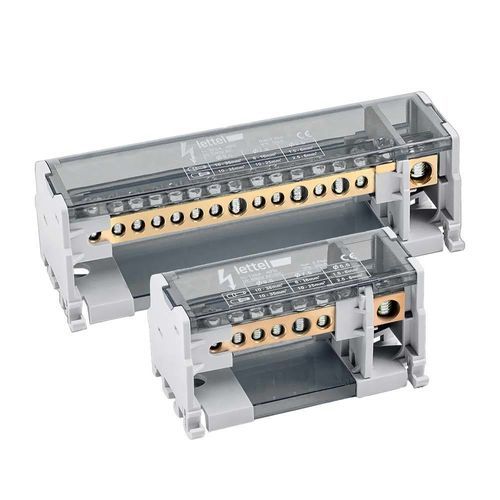

Répartiteur de puissance DDB-2B125 series

IP20sur rail DIN

Présentation
Répartiteur bipolaire 125 A à entrée latérale, disponible en variantes 7 ou 15 connexions. Conçu pour distribuer une arrivée principale vers plusieurs départs dans des tableaux électriques compacts, avec un bloc conducteur en cuivre haute conductivité, boîtier isolant et montage rail DIN ou en saillie.

Caractéristiques détaillées

• Électriques :
  • Courant nominal : 125 A
  • Tension nominale : 690 V
  • Nombre de pôles : 2
  • Nombre de connexions par variante et diamètre des trous :
    • DDB-207B125 (7 connexions) : 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
    • DDB-215B125 (15 connexions) : 1 x Ø9,5 mm / 11 x Ø5,5 mm / 3 x Ø7,5 mm
  • Sections de câbles admissibles :
    • Pour Ø9,5 mm : souple + embouts 10-35 mm² / rigide 10-35 mm²
    • Pour Ø5,5 mm (DDB-207B125) : souple + embouts 2,5-6 mm² / rigide 1,5-6 mm²
    • Pour Ø5,5 mm (DDB-215B125) : souple + embouts 1,5-6 mm² / rigide 2,5-6 mm²
    • Pour Ø7,5 mm (DDB-207B125) : souple + embouts 10-35 mm² / rigide 6-16 mm²
    • Pour Ø7,5 mm (DDB-215B125) : souple + embouts 6-16 mm² / rigide 10-25 mm²
  • Couple de serrage : 6-7 Nm (borne principale Ø9,5 mm) / 2-3 Nm autres bornes
  • Icc crête (IPK) : 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
  • Icw : 4,5 kA
• Physique :
  • Entrée latérale
  • Bloc conducteur : cuivre haute conductivité
  • Vis : acier zingué
  • Boîtier : base PA66-V0 RAL7035 avec capot gris translucide amovible
  • Montage : rail DIN ou en saillie
  • Protection : IP20
  • Isolation : plaque isolante entre pôles et au fond du boîtier pour isoler le rail DIN
  • Dimensions (L x H x P) : 94 x 50 x 50 mm (DDB-207B125) ; 162 x 50 x 50 mm (DDB-215B125)

Fonctionnalités
Les répartiteurs bipolaires à entrée latérale permettent de distribuer l’alimentation depuis une arrivée principale vers plusieurs départs en optimisant l’ergonomie de câblage. L’entrée latérale facilite l’intégration dans des tableaux compacts et améliore l’accessibilité lors du raccordement. Le bloc en cuivre haute conductivité limite les pertes et assure une tenue aux contraintes en courant.

Applications
Ces répartiteurs sont adaptés aux installations basse tension résidentielles, tertiaires et industrielles, notamment dans les tableaux divisionnaires, armoires de distribution et installations multi-départs où compacité, fiabilité et optimisation du cheminement des câbles sont recherchées.

Conseils d’utilisation

• Privilégier l’entrée latérale pour optimiser le cheminement des câbles dans les tableaux compacts
• Respecter les sections de câbles admissibles selon le diamètre des bornes
• Appliquer le couple de serrage recommandé pour garantir un contact optimal
• Couper l’alimentation avant toute intervention
• Utiliser des embouts pour les câbles souples afin d’assurer une connexion fiable
• Vérifier régulièrement le serrage des bornes en maintenance

Variantes et codes commandes
Code commande | Courant primaire | Tension Nominale (Un) | Nombre de sorties | Type de connexion | Produit stocké
DDB-207B125 | 125A | 690V | 7 | Connexion latérale | instock
DDB-215B125 | 125A | 690V | 15 | Connexion latérale | instock

Documents
Fiche produit et brochure disponibles (voir espace téléchargement du fabricant).

Caractéristiques / spécifications techniques

• Référence modèle : DDB-2B125 (var. DDB-207B125, DDB-215B125)
• Courant nominal : 125 A
• Tension nominale : 690 V
• Pôles : 2 (bipolaire)
• Connexions : 7 ou 15 selon variante avec Ø des trous détaillés
• Matériaux : conducteur cuivre haute conductivité, boîtier PA66-V0
• Protection : IP20
• Montage : rail DIN ou en saillie
• Couple de serrage recommandé : 6-7 Nm (borne principale) / 2-3 Nm (autres)
• Icc crête (IPK) : 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
• Icw : 4,5 kA
• Dimensions : 94 x 50 x 50 mm (7 connexions) ; 162 x 50 x 50 mm (15 connexions)
