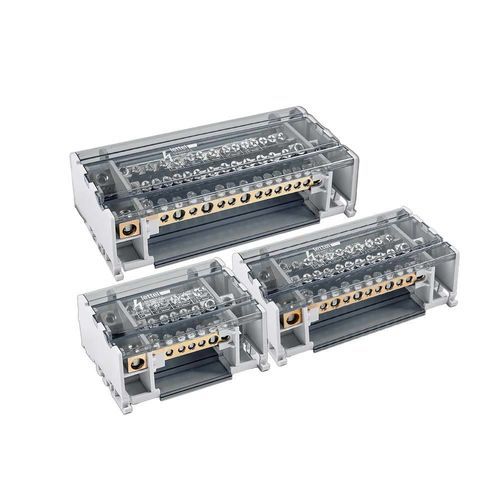

Répartiteur de puissance DDB-4B125

sur rail DIN

Présentation
Répartiteur tétrapolaire 125 A avec 7, 11 ou 15 connexions – entrée latérale

Caractéristiques électriques

• Courant nominal : 125 A
• Tension nominale : 690 V AC
• Nombre de pôles : 4
• Nombre de connexions par pôle et diamètre des trous :
  • DDB-407B125 – 7 connexions : 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
  • DDB-411B125 – 11 connexions : 1 x Ø9,5 mm / 7 x Ø5,5 mm / 3 x Ø7,5 mm
  • DDB-415B125 – 15 connexions : 1 x Ø9,5 mm / 11 x Ø5,5 mm / 1 x Ø7,5 mm / 2 x Ø8,5 mm
• Sections de câbles :
  • Pour Ø9,5 mm : souple avec embouts 10–35 mm² / rigide 10–35 mm²
  • Pour Ø8,5 mm : souple avec embouts 10–25 mm² / rigide 10–35 mm²
  • Pour Ø7,5 mm : souple avec embouts 6–16 mm² / rigide 10–25 mm²
  • Pour Ø5,5 mm : souple avec embouts 1,5–6 mm² / rigide 2,5–6 mm²
• Couple de serrage : 2–3 Nm (sauf pour Ø9,5 mm : 6–7 Nm)
• Icc crête (Ipk) : 30 kA
• Icc crête (Ipk) DDB-415B125 : 21 kA
• Icw : 4,5 kA

Physique

• Entrée : entrée latérale
• Bloc conducteur : cuivre haute conductivité
• Vis : acier zingué
• Boîtier : base PA66-V0 RAL7035 avec capot gris translucide amovible
• Montage : rail DIN ou en saillie
• Protection : IP20
• Isolation : plaque isolante entre pôles et au fond du boîtier pour isoler le rail DIN
• Dimensions (L x H x P) : 109 x 90 x 50 mm (DDB-407B125) ; 147 x 90 x 50 mm (DDB-411B125) ; 182 x 90 x 50 mm (DDB-415B125)

Fonctionnalités

• Distribution sécurisée et efficace de l’énergie sur réseaux triphasés avec neutre
• Connexion latérale pour un accès facilité aux bornes et un câblage simplifié dans des tableaux compacts
• Bloc en cuivre haute conductivité pour répartition homogène du courant et limitation des pertes
• Conception assurant tenue aux contraintes électriques et thermiques

Applications

• Installations électriques professionnelles, tableaux tertiaires et industriels
• Redistribution d’énergie vers plusieurs circuits triphasés avec neutre
• Armoires électriques à accès frontal limité et systèmes multi-départs

Conseils d’utilisation

• Respecter les sections de câbles recommandées pour chaque type de borne afin d’assurer un contact sûr et limiter les échauffements
• Appliquer le couple de serrage indiqué pour chaque diamètre de borne
• Installer sur rail DIN ou en saillie selon la configuration du tableau
• Couper l’alimentation avant toute intervention pour garantir la sécurité
• Utiliser des embouts pour les câbles souples afin d’assurer un raccordement fiable et éviter l’oxydation
• Vérifier régulièrement le serrage des connexions et l’intégrité mécanique
• Ne pas dépasser les valeurs Ipk et Icw indiquées

Variantes et codes commandes
Code | Nombre de pôles | Courant nominal | Tension nominale (Un) | Nombre de sorties | État stock
DDB-407B125 | Tétrapolaire | 125 A | 690 V | 7 | instock
DDB-411B125 | Tétrapolaire | 125 A | 690 V | 11 | instock
DDB-415B125 | Tétrapolaire | 125 A | 690 V | 15 | instock

Documents
Brochure de présentation de la gamme disponible au téléchargement (fiche produit PDF).

Caractéristiques / Spécifications techniques

• Courant nominal : 125 A
• Tension nominale : 690 V AC
• Pôles : 4 (tétrapolaire)
• Connexions disponibles : 7 / 11 / 15 selon variante
• Matériau conducteur : cuivre haute conductivité
• Indice de protection : IP20
• Montage : rail DIN ou en saillie
• Icc crête (Ipk) : 30 kA (21 kA pour DDB-415B125)
• Icw : 4,5 kA
• Dimensions : voir variantes (109 x 90 x 50 mm ; 147 x 90 x 50 mm ; 182 x 90 x 50 mm)
