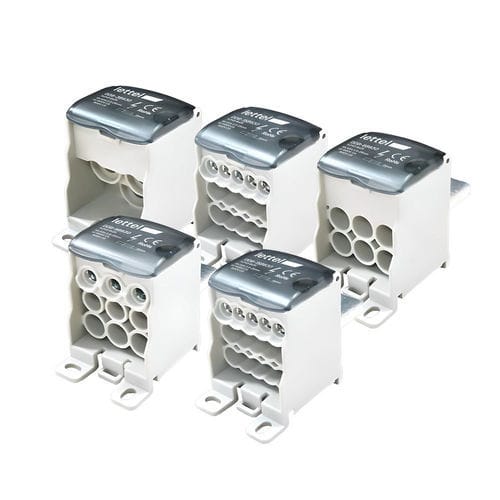

Répartiteur de puissance DDB-XB630 series

IP20sur rail DIN

Présentation
Répartiteurs unipolaires 630A de 3 à 15 sorties pour disjoncteur. Répartiteur conçu pour centraliser une alimentation électrique haute puissance et la redistribuer vers de multiples départs, idéal pour tableaux électriques et armoires de distribution industrielles et tertiaires exigeantes.

Électriques

• Courant nominal : 630 A
• Tension d’isolement : 1000 V
• Tenue au court-circuit : Ipk 51 kA / Icw 24,5 kA
• Configurations disponibles :
  • 3 sorties – section 50 mm²
  • 5 sorties – section 35 mm²
  • 6 sorties – section 25 mm²
  • Combinaisons : 3 sorties – section 25 mm² et 6 sorties – section 16 mm²
  • 15 sorties – section 10 mm²

Physique

• Conducteur : cuivre étamé haute conductivité
• Boîtier : thermoplastique UL94-V0
• Couleur : gris RAL7035
• Montage : rail DIN ou fixation directe sur platine
• Indice de protection : IP20
• Visualisation : zone prévue pour une pastille de couleur permettant d’identifier le conducteur distribué
• Raccordement : direct en sortie de disjoncteur moulé

Fonctionnalités et applications

• Fonction : centralise une alimentation de forte puissance et la redistribue vers plusieurs départs, simplifiant le câblage et limitant les connexions intermédiaires
• Applications : installations industrielles et tertiaires nécessitant une distribution de puissance importante ; tableaux électriques et armoires de distribution à forte densité de départs

Conseils d’utilisation

• Vérifier la compatibilité des sections de câble avec chaque borne
• Respecter les couples de serrage pour garantir une connexion fiable et sécurisée
• Identifier clairement chaque départ grâce aux zones de repérage prévues
• Adapter la configuration en fonction de la puissance et du nombre de sorties nécessaires
• Effectuer des inspections régulières pour prévenir tout desserrage ou échauffement

Variantes / codes commandes
Code commande | Courant primaire | Nombre de sorties | Produit en stock
DDB-3B630 | 630A | 3 | en stock
DDB-5B630 | 630A | 5 | en stock
DDB-6B630 | 630A | 6 | en stock
DDB-9B630 | 630A | 9 | en stock
DDB-15B630 | 630A | 15 | en stock

Caractéristiques / spécifications techniques

• Courant nominal : 630 A
• Tension d’isolement : 1000 V
• Tenue au court-circuit : Ipk 51 kA / Icw 24,5 kA
• Configurations : 3, 5, 6, 9 ou 15 sorties avec sections adaptées (50 mm², 35 mm², 25 mm², 16 mm², 10 mm² selon modèle)
• Conducteur : cuivre étamé haute conductivité
• Boîtier : thermoplastique UL94-V0
• Couleur : gris RAL7035
• Montage : rail DIN ou fixation directe sur platine
• Indice de protection : IP20
• Raccordement : direct en sortie de disjoncteur moulé
• Visualisation : emplacement pour pastille de couleur d’identification
