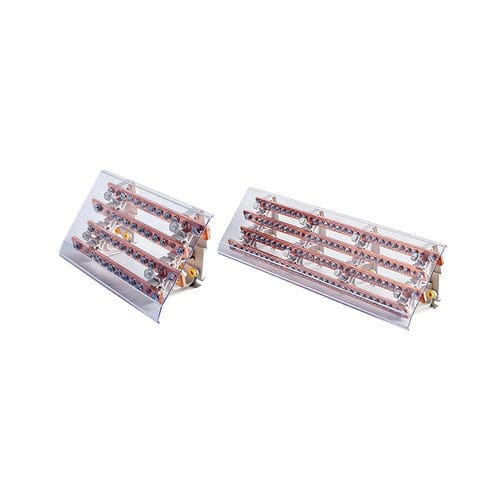

Répartiteur de puissance DDB-4C250 series

sécurisésur rail DIN

Présentation
Répartiteurs tétrapolaires étagés 250A 690V en cuivre haute conductivité, disponibles en 11 ou 27 connexions, raccordement par cosses, boîtier isolant PA66 UL94-V0, montage rail DIN ou en saillie. Produit livré monté.

Caractéristiques électriques

• Courant nominal : 250 A
• Tension nominale : 690 V AC
• Nombre de pôles : 4 (tétrapolaire)
• Tension de tenue aux chocs (Uimp) : 8 kV
• Icc crête (IPK) : 30 kA (DDB-410C250) ; 40 kA (DDB-426C250)
• Nombre et type de connexions par barre : DDB-410C250 : 1 x M8 / 10 x M6 ; DDB-426C250 : 1 x M8 / 26 x M6

Caractéristiques physiques

• Bloc conducteur : cuivre haute conductivité
• Boîtier : PA66 UL94-V0
• Capot : protection amovible
• Montage : rail DIN ou en saillie
• Produit : livré monté
• Dimensions totales (L x H x P) : 280 x 170 x 77 mm (DDB-410C250) ; 630 x 170 x 77 mm (DDB-426C250)
• Dimensions des barres : 20 x 5 x 248 mm (DDB-410C250) ; 20 x 5 x 592 mm (DDB-426C250)

Fonctionnalités

• Distribution d’énergie pour installations triphasées avec neutre nécessitant un grand nombre de départs.
• Conception étagée optimisant l’accessibilité aux connexions et facilitant le câblage dans des configurations complexes.
• Raccordement par cosses à fourche pour grande flexibilité d’installation et suppression des contraintes liées aux sections de câbles.

Applications
Particulièrement adapté aux installations industrielles et tertiaires de forte puissance : armoires de distribution principales, tableaux électriques multi-départs et systèmes à haute densité de connexions où fiabilité, sécurité et facilité de maintenance sont essentielles.

Conseils d’utilisation

• Utiliser des cosses à fourche adaptées pour un raccordement fiable et sécurisé.
• Respecter les bonnes pratiques de serrage des connexions pour assurer une conductivité optimale.
• Couper l’alimentation avant toute intervention.
• Organiser le câblage en exploitant la structure étagée pour faciliter l’accès et la maintenance.
• Vérifier régulièrement le serrage des connexions et l’état des composants.
• Ne pas dépasser les valeurs Icc et Uimp afin de garantir la sécurité et la longévité de l’installation.

Variantes et codes commandes
Code commande ; Nombre de pôles ; Courant primaire ; Nombre de sorties ; Stock
DDB-410C250 ; Tétrapolaire étagé ; 250A ; 11 ; en stock
DDB-426C250 ; Tétrapolaire étagé ; 250A ; 27 ; en stock

Caractéristiques / spécifications techniques

• Courant nominal : 250 A
• Tension nominale : 690 V AC
• Nombre de pôles : 4
• Tension de tenue aux chocs (Uimp) : 8 kV
• Icc crête (IPK) : 30 kA (DDB-410C250) ; 40 kA (DDB-426C250)
• Connexions par barre : DDB-410C250 = 1 x M8 / 10 x M6 ; DDB-426C250 = 1 x M8 / 26 x M6
• Bloc conducteur : cuivre haute conductivité
• Boîtier : PA66 UL94-V0
• Montage : rail DIN ou en saillie
• Dimensions (L x H x P) : 280 x 170 x 77 mm (DDB-410C250) ; 630 x 170 x 77 mm (DDB-426C250)
• Dimensions barres : 20 x 5 x 248 mm (DDB-410C250) ; 20 x 5 x 592 mm (DDB-426C250)
