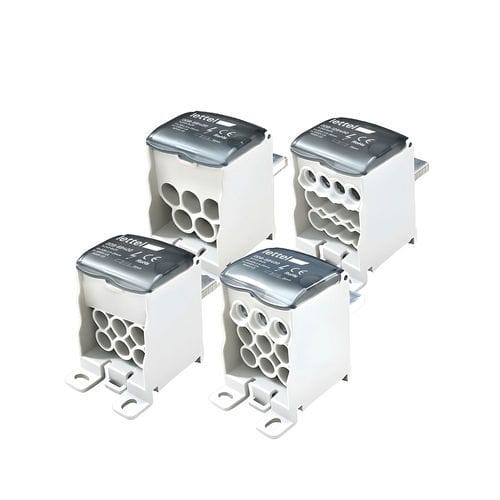

Répartiteur de puissance DDB-XB400 series

IP20sur rail DIN

Présentation
Répartiteurs unipolaires 400 A de 5 à 12 sorties pour sortie de disjoncteur. Solution pour distribution électrique haute puissance dans installations industrielles et tertiaires, facilitant le câblage et la maintenance.

Caractéristiques (détaillées)

• Électriques :
  • Courant nominal : 400 A
  • Tension d’isolement : 1000 V
  • Configurations disponibles : 5 sorties – section 25 mm²; 6 sorties – section 16 mm²; 9 sorties – section 16 mm²; 12 sorties – combinaison 6x16 mm² + 6x10 mm²
  • Tenue au court-circuit : Ipk 51 kA / Icw 24,5 kA

Physique

• Conducteur : cuivre étamé haute conductivité
• Boîtier : thermoplastique UL94-V0
• Couleur : gris RAL7035
• Raccordement : direct en sortie de disjoncteur moulé
• Montage : rail DIN, saillie ou fixation directe sur platine
• Indice de protection : IP20
• Visualisation : zone prévue pour une pastille de couleur permettant d’identifier le conducteur distribué

Fonctionnalités

• Assure la distribution d’une alimentation électrique de forte puissance vers plusieurs départs.
• Permet un raccordement direct en sortie de disjoncteur pour simplifier le câblage et réduire le nombre de connexions intermédiaires.
• Conçu pour améliorer la fiabilité et la continuité de service des tableaux de distribution et armoires électriques.

Applications

• Installations industrielles et tertiaires à forte intensité.
• Tableaux de distribution et armoires électriques nécessitant la gestion de multiples départs, la maintenance facilitée et l’extension des installations.

Conseils d’utilisation

• Vérifier la compatibilité des sections de câble avec les bornes du répartiteur.
• Respecter les couples de serrage recommandés pour chaque type de connexion.
• Identifier correctement chaque départ à l’aide des zones de repérage.
• Adapter la configuration selon les besoins de puissance et le nombre de départs.
• Contrôler périodiquement les connexions pour prévenir tout échauffement.

Variantes et codes commandes
Code commande | Courant primaire | Nombre de sorties | Disponibilité
DDB-5B400 | 400 A | 5 | en stock
DDB-6B400 | 400 A | 6 | en stock
DDB-9B400 | 400 A | 9 | en stock
DDB-12B400 | 400 A | 12 | en stock

Espace téléchargement (document mentionné)
Gamme de répartiteurs (document de présentation, format PDF).

Produits associés / Accessoires

• Pastilles de couleur (zone prévue pour marquage/repérage des départs)

caractéristiques / spécifications techniques

• Courant nominal : 400 A
• Tension d’isolement : 1000 V
• Tenue au court-circuit : Ipk 51 kA / Icw 24,5 kA
• Configurations : 5, 6, 9 ou 12 sorties (sections câble selon variante)
• Conducteur : cuivre étamé
• Boîtier : thermoplastique UL94-V0, gris RAL7035
• Montage : rail DIN, saillie ou fixation sur platine
• Indice de protection : IP20
• Raccordement : direct en sortie de disjoncteur moulé
