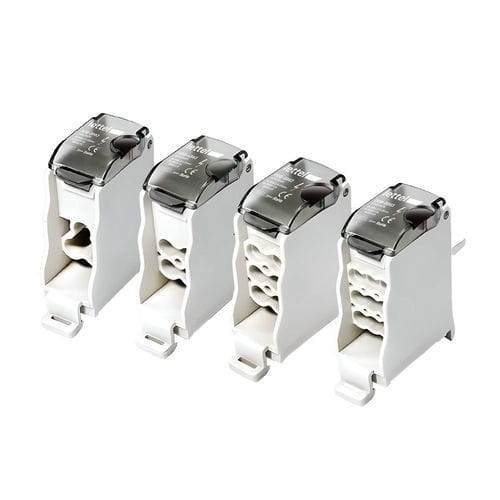

Répartiteur de puissance DDB-XB63 series

IP20sur rail DIN

Présentation : Répartiteurs unipolaires 63A disponibles en 3 à 9 sorties. Solution compacte et fiable pour distribution électrique en tableaux tertiaires et résidentiels.

Caractéristiques

• Électriques :
  • Courant nominal : 63 A
  • Tension d’isolement : 1000 V
  • Sorties disponibles : 3 sorties – section 6 mm² ; 4 sorties – section 6 mm² ; 6 sorties – section 4 mm² ; 9 sorties – section 2,5 mm²
• Physique :
  • Corps conducteur : cuivre étamé haute conductivité
  • Boîtier : matériau thermoplastique UL94‑V0
  • Couleur : base RAL7035
  • Raccordement : direct en sortie de disjoncteur modulaire
  • Montage : sur rail DIN, en saillie ou sur disjoncteur
  • Indice de protection : IP20
  • Format : conception compacte adaptée aux tableaux de distribution
  • Visualisation : zone prévue pour une pastille de couleur permettant d’identifier le conducteur distribué

Fonctionnalités

• Fonction : Permet de distribuer efficacement une alimentation électrique vers plusieurs départs de faible à moyenne puissance à partir d’un point unique, raccordable directement en sortie de disjoncteur pour simplifier l’installation.
• Applications : Installations tertiaires et résidentielles, tableaux divisionnaires, armoires de distribution et coffrets électriques.
• Conseils d’utilisation :
  • Choisir la référence adaptée en fonction du nombre de sorties et des sections de câbles nécessaires
  • Respecter le courant nominal de 63 A
  • Utiliser des conducteurs conformes aux sections indiquées
  • Assurer un serrage correct des bornes pour éviter tout échauffement
  • Vérifier l’état des connexions lors des opérations de maintenance

Variantes et codes commandes
Code commande | Courant primaire | Nombre de sorties | Produit stocké
DDB-3B63 | 63A | 3 | instock
DDB-4B63 | 63A | 4 | instock
DDB-6B63 | 63A | 6 | instock
DDB-9B63 | 63A | 9 | instock

Caractéristiques / spécifications techniques

• Modèle : DDB-XB63
• Courant nominal : 63 A
• Tension d’isolement : 1000 V
• Matériau conducteur : cuivre étamé
• Boîtier : thermoplastique UL94‑V0
• Indice de protection : IP20
• Montage : rail DIN, en saillie ou montage sur disjoncteur modulaire
• Options de sorties et sections : 3 sorties (6 mm²), 4 sorties (6 mm²), 6 sorties (4 mm²), 9 sorties (2,5 mm²)
• Couleur : RAL7035
• Conception compacte pour tableaux de distribution
