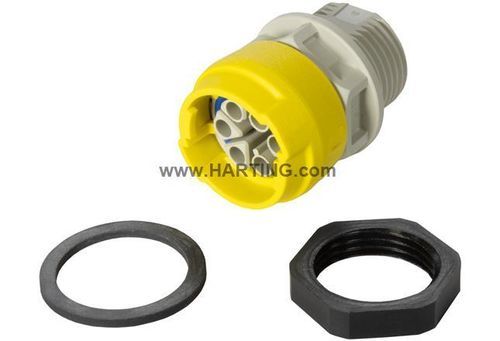

Capot de connecteur électrique S15_PFT_STR-FM_DC_F_CRT_w/o-contacts

monté sur panneauxIP65IP67

Type de produit
Passage de panneau pour montage avant

Identification
Catégorie : Connecteurs
Série : Connecteurs circulaires taille 15
Élément : Passage de panneau
Spécification : Montage avant

Version
Genre : Femelle
Blindage : Non blindé
Nombre de contacts : 5 (3 signal / 2 puissance)
Contact PE : Oui
Type de verrouillage : Verrouillage à bascule
Détails : Veuillez commander séparément les contacts à sertir.
Contenu du colis : Écrou de serrage inclus

Propriétés des matériaux
Matériau (insert) : Polyamide (PA)
Matériau (capot/boîtier) : Polyamide (PA)
Classe d'inflammabilité (UL 94) : V-0

Spécifications et homologations
IEC 61076-2-116
IEC 61984

Données commerciales
Quantité par emballage : 25
Pays d'origine : Roumanie
Code tarifaire européen : 85366990
eCl@ss : 27440103 Châssis de connecteur capteur-actionneur (technologie capteur/actionneur)
UNSPSC 24.0 : 39121413

Remarques
Image à titre indicatif. Se référer à la fiche produit.

Caractéristiques techniques

• Section du conducteur (mm²) : 0.14 ... 2.5 mm²
• Section du conducteur (AWG) : AWG 26 ... AWG 14
• Degré de pollution : 3
• Courant assigné (signal) : 4 A
• Tension assignée (signal) : 48 V AC/DC
• Tension d'impulsion assignée (signal) : 0.8 kV
• Degré de pollution (signal) : 3
• Courant assigné (puissance) : 20 A
• Tension assignée (puissance) : 48 V AC/DC
• Tension assignée conducteur-conducteur (puissance) : 48 V
• Tension d'impulsion assignée (puissance) : 0.8 kV
• Degré de pollution (puissance) : 3
• Couple de serrage (écrou de serrage) : 2 Nm
• Plage de température : -30 ... +90 °C
• Cycles de connexion : ≥ 100
• Indice de protection (IEC 60529) : IP65 / IP67
• Groupe d'isolement : I (CTI ≥ 600)
• Épaisseur du panneau : 1 ... 10 mm
