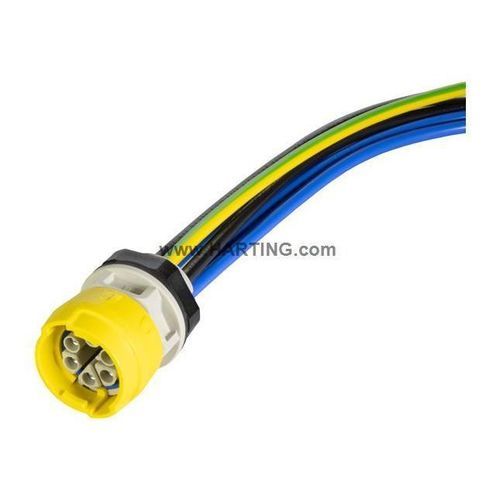

Traversée de cloison pour panneaux S15_PFT_STR-FM_DC_F_6P

pour panneau frontalmultipassageIP65

Nom du produit
S15_PFT_STR-FM_DC_F_6P_2.5mm²_0.25m

Numéro d'article
97 00 000 1408

Étiquettes
New

Aperçu

• Connecteur traversée de panneau avec conducteurs
• Montage avant
• Longueur des conducteurs : 0,25 m (25 cm)
• 5 contacts : 3 signal + 2 puissance

Identification / Classification
Catégorie : Connecteurs
Série : Connecteurs circulaires taille 15
Élément : Traversée de panneau
Spécification : Avec conducteurs ; pour montage avant

Version
Polarité : Femelle
Blindage : Non blindé
Nombre de contacts : 5 (3 contacts signal, 2 contacts puissance)
Contact PE : Oui
Type de verrouillage : Verrouillage à bascule
Contenu du paquet : incl. écrou de blocage

Caractéristiques techniques

• Section du conducteur : 2,5 mm² (AWG 14)
• Courant assigné (signal) : 4 A
• Tension assignée (signal) : 48 V AC/DC
• Tension d'impulsion assignée (signal) : 0,8 kV
• Courant assigné (puissance) : 20 A
• Tension assignée (puissance) : 48 V AC/DC
• Tension assignée conducteur-conducteur (puissance) : 48 V
• Degré de pollution : 3
• Couple de serrage (écrou) : 2 Nm
• Température limite : -30 … +90 °C
• Cycles de connexion : ≥ 100
• Degré de protection (IEC 60529) : IP65 / IP67
• Groupe d'isolement : I (CTI ≥ 600)
• Épaisseur du panneau : 1 … 10 mm

Matériau / Surface
Insert : Polyamide (PA)
Contacts : Alliage de cuivre, argentés
Capot / boîtier : Polyamide (PA)
Classe de inflammabilité (UL 94) : V-0

Conformité / Environnement
RoHS : conforme avec exemption
Exemptions RoHS : 6(c) alliage de cuivre contenant jusqu'à 4 % de plomb en masse
Statut ELV : conforme avec exemption
China RoHS : 50
REACH Annexe XVII : Non contenu
REACH Annexe XIV : Non contenu
REACH SVHC : Contient du plomb
California Proposition 65 : Contient du plomb

Normes et approbations
IEC 61076-2-116
IEC 60228
IEC 61984
VDE 0482-332-1-2
IEC 60332-1-2 (résistance au feu)
UL 2556 Sec. 9.4 (VW-1)
UL 2556 Sec. 9.3 (FT1)

Données commerciales
Taille du conditionnement : 1
Pays d'origine : Roumanie
Code tarifaire européen : 85366990
eCl@ss : 27440103 Connecteur capot pour capteurs/actionneurs (technologie capteur/actionneur)
UNSPSC 24.0 : 39121413

Caractéristiques clés

• Catégorie : Connecteurs — Connecteurs circulaires taille 15
• Élément : Traversée de panneau, montage avant, avec conducteurs
• Contacts : 5 (3 signal, 2 puissance) avec contact PE
• Signal : 4 A / 48 V AC/DC / impulsion 0,8 kV
• Puissance : 20 A / 48 V AC/DC / impulsion 0,8 kV
• Section conducteur : 2,5 mm² (AWG 14), longueur 0,25 m
• Degré de protection : IP65 / IP67
• Plage de température : -30 … +90 °C
• Matériaux : boîtier polyamide, contacts alliage de cuivre argentés
• Conformité : voir section conformité
