Capot de connecteur monté sur panneaux S15_PFT_STR-FM_AC_M_CRT_w/o-contacts
IP67IP65circulaire

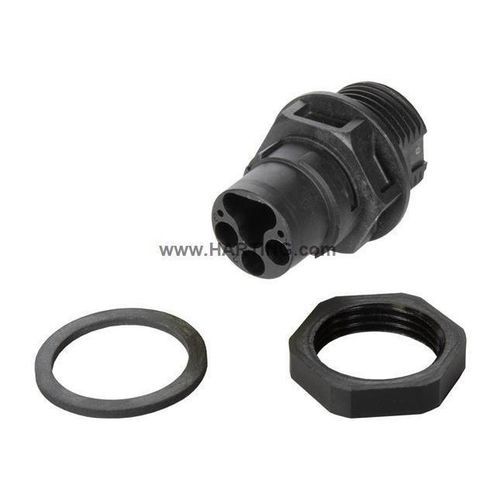

Capot de connecteur monté sur panneaux - S15_PFT_STR-FM_AC_M_CRT_w/o-contacts - HARTING - IP67 / IP65 / circulaire
Capot de connecteur monté sur panneaux - S15_PFT_STR-FM_AC_M_CRT_w/o-contacts - HARTING - IP67 / IP65 / circulaire
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Montage
monté sur panneaux
Niveau de protection
IP67, IP65
Autres caractéristiques
circulaire, plastique

Description

Overview
  • Type de produit : Traversée de panneau pour montage frontal (épaisseur panneau 1 ... 10 mm)
  • Référence article : 97 00 000 4419
  • Configuration : Connecteur circulaire taille 15, mâle, non blindé, sans contacts (merci de commander les contacts à sertir séparément)


Identification
  • Catégorie : Connecteurs
  • Série : Connecteurs circulaires Taille 15
  • Élément : Traversée de panneau (montage frontal)
  • Références normes : IEC 61076-2-116, IEC 61984


Version
  • Polarité : Mâle
  • Blindage : Non blindé
  • Nombre de contacts : 5 (2 signal, 3 puissance)
  • Contact PE : Oui
  • Type de verrouillage : Verrouillage par bascule
  • Boîtier/écrou de blocage : Incl. écrou de verrouillage ; épaisseur paroi du boîtier max. 5 mm avec écrou, >5 mm uniquement avec boîtier métallique mis à la terre ou boîtier plastique
  • Contenu du paquet : Inclut l'écrou de verrouillage


Propriétés des matériaux
  • Matériau de l'insert : Polyamide (PA), noir
  • Matériau du capuchon/boîtier : Polyamide (PA)
  • Classe de tenue au feu (UL 94) : V-0
  • Conformité : RoHS, ELV, China RoHS (e), REACH Annexe XVII/XIV : non contenu ; REACH SVHC : non contenu ; California Proposition 65 : non contenu


Normes et agréments
  • IEC 61076-2-116
  • IEC 61984


Caractéristiques techniques
  • Section du conducteur : 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
  • Courant assigné (signal) : 10 A
  • Tension assignée (signal) : 63 V AC/DC
  • Tension d'impulsion assignée (signal) : 1,5 kV
  • Courant assigné (puissance) : 16 A
  • Tension assignée conducteur-terre (puissance) : 450 V AC / 600 V DC
  • Tension assignée conducteur-conducteur (puissance) : 630 V AC/DC
  • Tension d'impulsion assignée (puissance) : 6 kV
  • Degré de pollution : 3 (signal et puissance)
  • Couple de serrage (écrou) : 2 Nm
  • Température d'utilisation : -30 ... +90 °C
  • Cycles de connexion : ≥ 100
  • Indice de protection (IEC 60529) : IP65 / IP67
  • Groupe d'isolement : I (CTI ≥ 600)
  • Taille du conditionnement : 25
  • Pays d'origine : Roumanie
  • Code tarifaire UE : 85366990
  • eCl@ss : 27440103
  • UNSPSC : 39121413
