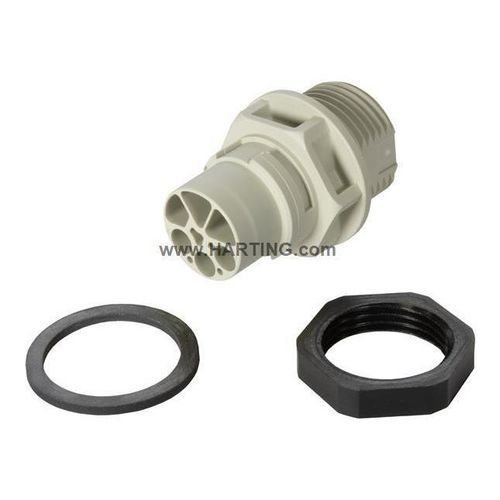

Capot de connecteur monté sur panneaux S15_PFT_STR-FM_DC_M_CRT_w/o-contacts

IP67IP65circulaire

Description courte
Connecteur passe-paroi pour montage avant. Réf. article : 97 00 000 4423. Nouveau produit.

Identification
Catégorie : Connecteurs
Série : Connecteurs circulaires taille 15
Élément : Traversée de panneau
Spécification : pour montage avant

Version

• Genre : Mâle
• Blindage : Non blindé
• Nombre de contacts : 5
• Nombre de contacts signal : 3
• Nombre de contacts puissance : 2
• Contact PE : Oui
• Type de verrouillage : Verrouillage à bascule
• Contenu du pack : écrou de blocage inclus
• Détails : commander les contacts sertis séparément.

Caractéristiques techniques
Section du conducteur (mm²) : 0,14 ... 2,5 mm²
Section du conducteur (AWG) : AWG 26 ... AWG 14
Degré de pollution : 3
Courant nominal (signal) : 4 A
Tension nominale (signal) : 48 V AC/DC
Tension d'impulsion nominale (signal) : 0,8 kV
Degré de pollution (signal) : 3
Courant nominal (puissance) : 20 A
Tension nominale (puissance) : 48 V AC/DC
Tension nominale conducteur-conducteur (puissance) : 48 V
Tension d'impulsion nominale (puissance) : 0,8 kV
Degré de pollution (puissance) : 3
Couple de serrage : 2 Nm (écrou de blocage)
Température limite : -30 ... +90 °C
Cycles de connexion : ≥ 100
Degré de protection selon IEC 60529 : IP65 / IP67
Groupe d'isolation : I (CTI ≥ 600)
Épaisseur du panneau : 1 ... 10 mm

Propriétés des matériaux
Matériau (insert) : Polyamide (PA)
Matériau (capot/boîtier) : Polyamide (PA)
Classe de résistance au feu selon UL 94 : V-0

Normes et agréments
IEC 61076-2-116
IEC 61984

Données commerciales
Taille d'emballage : 25
Pays d'origine : Roumanie
Numéro tarifaire européen : 85366990
eCl@ss : 27440103 Sensor-actuator connector chassis (sensor technology acturator)
UNSPSC 24.0 : 39121413
