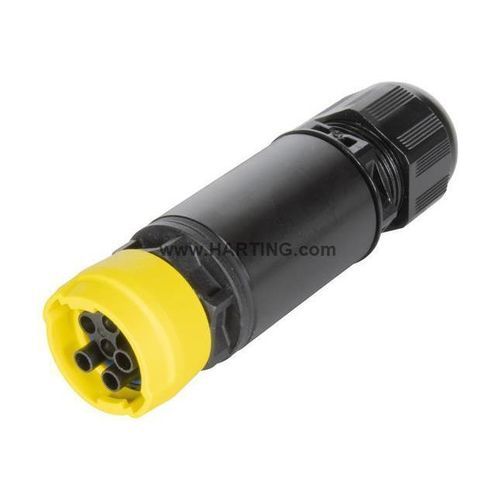

Connecteur de données S15_CC_STR_AC_CRT_F_6P_6-13

d'alimentation électriquefil à filcirculaire

Présentation du produit

• Connecteur câble, femelle, terminaison par sertissage
• Insert en polyamide (PA), capot/boîtier noir
• 6 contacts : 2 signal, 3 puissance, 1 contact PE
• Section conducteur : 0,14–2,5 mm² (AWG 26–14)
• Plage de serrage : 6–13 mm
• Degré de protection : IP65 / IP67

Identification
Catégorie : Connecteurs
Série : Connecteurs circulaires taille 15
Élément : Connecteur câble
Réf. article : 97 00 000 1411

Version
Méthode de terminaison : Sertissage
Genre : Femelle
Blindage : Non blindé
Nombre de contacts : 6 (signal : 2 ; puissance : 3 ; spécial : 1x PE)

Caractéristiques techniques
Section conducteur : 0,14–2,5 mm²
Section conducteur (AWG) : AWG 26–14
Courant assigné (signal) : 10 A
Tension assignée (signal) : 63 V AC/DC
Tension d'impulsion assignée (signal) : 1,5 kV
Degré de pollution (signal) : 3
Courant assigné (puissance) : 16 A
Tension assignée (puissance) : 600 V AC
Tension d'impulsion assignée (puissance) : 6 kV
Degré de pollution (puissance) : 3
Température limite : -30 … +90 °C
Cycles de connexion : ≥ 100
Degré de protection selon IEC 60529 : IP65 / IP67
Plage de serrage : 6–13 mm
Groupe d'isolation : I (CTI ≥ 600)

Propriétés des matériaux
Matériau insert : Polyamide (PA), noir
Couleur capot/boîtier : Noir
Classe de combustibilité (UL 94) : HB
RoHS : conforme
ELV : conforme
China RoHS : e
REACH Annex XVII/ANNEX XIV/SVHC : Non contenu
California Proposition 65 : Non contenu

Normes et homologations
Normes : IEC 61076-2-116 ; IEC 60228 ; IEC 61984

Informations commerciales
Conditionnement : 1
Pays d'origine : Roumanie
Code tarifaire CE : 85366990
eCl@ss : 27440115 Connecteur circulaire (ensemble)

Résumé technique

• Type : Connecteur câble, femelle, terminaison par sertissage
• Contacts totaux : 6 (2 signal, 3 puissance, 1 PE)
• Section conducteur : 0,14–2,5 mm² (AWG 26–14)
• Courants assignés : signal 10 A, puissance 16 A
• Tensions assignées : signal 63 V AC/DC, puissance 600 V AC
• Tensions d'impulsion : signal 1,5 kV, puissance 6 kV
• Degré de protection : IP65 / IP67
• Plage de serrage : 6–13 mm
• Température de service : -30 … +90 °C
• Matériau insert : Polyamide (PA), noir
• Normes : IEC 61076-2-116 ; IEC 60228 ; IEC 61984
