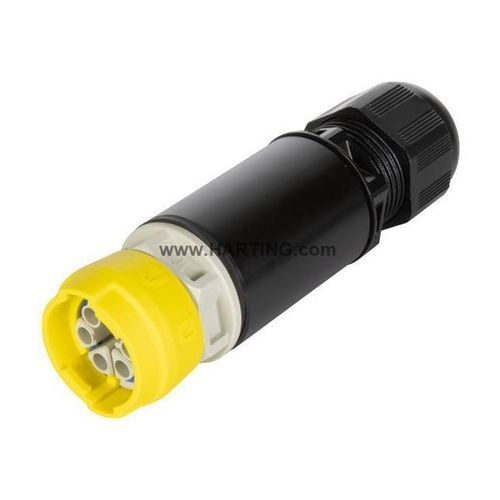

Connecteur combiné S15_PFT_STR-FM_AC_M_CRT_w/o-contacts

fil à filcirculaireà sertir

Identification
Catégorie : Connecteurs
Série : Connecteurs circulaires taille 15
Élément : Connecteur câble
Réf. article : 97 00 000 1412

Points clés

• Connecteur câble, femelle
• Terminaison : sertissage
• Insert en polyamide (PA), couleur grise
• Capot/corps : noir
• 6 contacts (3 signal, 2 puissance, 1 PE)
• Section de conducteur : 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Plage de serrage : 6 ... 13 mm
• Indice de protection : IP65 / IP67
• Verrouillage à bascule

Contacts et répartition
Nombre de contacts : 6
Nombre de contacts signal : 3
Nombre de contacts puissance : 2
Nombre de contacts de protection : 1 (contact PE)
Type de verrouillage : verrouillage à bascule

Données techniques
Section de conducteur (mm²) : 0,14 ... 2,5 mm²
Section de conducteur (AWG) : AWG 26 ... AWG 14
Courant assigné (signal) : 4 A
Tension assignée (signal) : 48 V AC/DC
Tension d'impulsion assignée (signal) : 1,5 kV
Degré de pollution (signal) : 3
Courant assigné (puissance) : 20 A
Tension assignée (puissance) : 48 V AC
Tension d'impulsion assignée (puissance) : 0,8 kV
Degré de pollution (puissance) : 3
Température limite : -30 ... +90 °C
Cycles de connexion : ≥ 100
Indice de protection (IEC 60529) : IP65 / IP67
Plage de serrage : 6 ... 13 mm
Groupe d'isolation : I (CTI ≥ 600)

Matériaux et conformité
Matériau insert : Polyamide (PA)
Couleur insert : Gris
Couleur capot/corps : Noir
Classement inflammabilité (UL 94) : HB
RoHS : conforme
ELV : conforme
China RoHS : e
REACH Annex XVII / XIV / SVHC : Non contenu
California Proposition 65 : Non contenu

Normes / agréments
IEC 61076-2-116
IEC 60228
IEC 61984

Données commerciales
Taille d'emballage : 1
Pays d'origine : Roumanie
Code tarifaire européen : 85366990
eCl@ss : 27440115 Circular connector (set)

Caractéristiques techniques

• Catégorie : Connecteurs
• Série : Connecteurs circulaires taille 15
• Élément : Connecteur câble, femelle
• Méthode de terminaison : sertissage
• Blindage : non blindé
• Nombre total de contacts : 6 (3 signal, 2 puissance, 1x PE)
• Section de conducteur : 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Courant assigné (signal) : 4 A ; (puissance) : 20 A
• Tension assignée (signal) : 48 V AC/DC ; (puissance) : 48 V AC
• Tensions d'impulsion assignées : signal 1,5 kV ; puissance 0,8 kV
• Degré de pollution : 3
• Indice de protection : IP65 / IP67
• Plage de serrage : 6 ... 13 mm
• Température limite : -30 ... +90 °C
• Cycles de connexion : ≥ 100
• Matériau/ couleur insert : Polyamide (PA), gris ; capot/corps noir
• Inflammabilité UL94 : HB
• Normes : IEC 61076-2-116, IEC 60228, IEC 61984
• Taille d'emballage : 1
• Pays d'origine : Roumanie
