Traversée de cloison pour panneaux S15_PFT_STR-FM_AC_F_CRT_w/o-contactspour panneau frontalmultipassageIP65
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Applications produits
- pour panneaux, pour panneau frontal
- Construction
- multipassage
- Niveau de protection
- IP67, IP65
Description
Présentation du produit

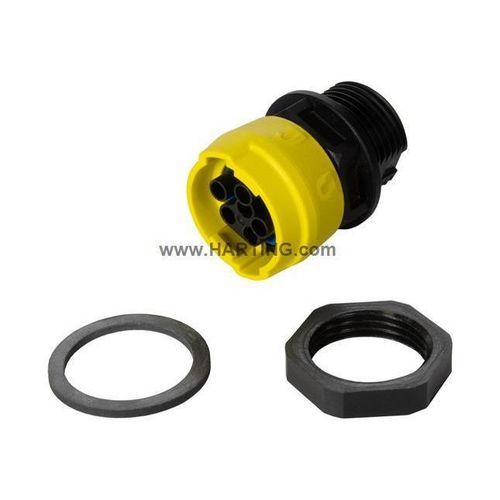

Connecteur passe‑paroi pour montage frontal. L'image est fournie à titre d'illustration. Veuillez vous référer à la description produit.
Identification
Version
Caractéristiques techniques
Propriétés des matériaux
Normes et homologations
Données commerciales
Caractéristiques
Connecteur passe‑paroi pour montage frontal. L'image est fournie à titre d'illustration. Veuillez vous référer à la description produit.
Identification
- Catégorie : Connecteurs
- Série : Connecteurs circulaires Taille 15
- Élément : Passe‑paroi
- Spécification : pour montage frontal
Version
- Genre : Femelle
- Bouclage : Non blindé
- Nombre de contacts : 5 (2 signal, 3 puissance)
- Contact PE : Oui
- Type de verrouillage : Verrouillage à bascule
- Contenu du paquet : incl. écrou de blocage
- Détails : Les contacts à sertir sont à commander séparément. Épaisseur de paroi du panneau : max. 5 mm avec écrou de blocage ; >5 mm uniquement avec boîtier métallique mis à la terre ou boîtier en plastique.
Caractéristiques techniques
- Section du conducteur : 0.14 ... 2.5 mm² (AWG 26 ... AWG 14)
- Courant assigné (signal) : 10 A ; Tension assignée (signal) : 63 V AC/DC ; Tension d'impulsion (signal) : 1,5 kV ; Degré de pollution (signal) : 3
- Courant assigné (puissance) : 16 A ; Tension conducteur-terre (puissance) : 450 V AC / 600 V DC ; Tension conducteur-conducteur (puissance) : 630 V AC/DC ; Tension d'impulsion (puissance) : 6 kV ; Degré de pollution (puissance) : 3
- Couple de serrage (écrou) : 2 Nm
- Température d'utilisation : -30 ... +90 °C
- Cycles de montage : ≥ 100
- Indice de protection (selon IEC 60529) : IP65 / IP67
- Groupe d'isolation : I (CTI ≥ 600)
- Épaisseur du panneau : 1 ... 10 mm
Propriétés des matériaux
- Matière insert : Polyamide (PA), couleur : noir
- Matière capot/boîtier : Polyamide (PA)
- Classe de inflammabilité (UL 94) : V-0
- RoHS : conforme ; ELV : conforme ; China RoHS : e
- REACH / SVHC / Annexe XIV / Annexe XVII : Non contenus
- California Proposition 65 : Non contenu
Normes et homologations
- IEC 61076-2-116
- IEC 61984
Données commerciales
- Taille d'emballage : 25
- Pays d'origine : Roumanie
- Code tarifaire européen : 85366990
- eCl@ss : 27440103 (Boîtier de connecteur capteur-actionneur)
- UNSPSC 24.0 : 39121413
Caractéristiques
- Type : Passe‑paroi pour montage frontal
- Contacts : 5 (2 signal, 3 puissance) avec contact PE
- Verrouillage : Verrouillage à bascule ; incl. écrou de blocage
- Performances électriques (signal) : 10 A / 63 V AC/DC ; impulsion 1,5 kV
- Performances électriques (puissance) : 16 A ; 450 V AC (conducteur-terre), 600 V DC (conducteur-terre), 630 V AC/DC (conducteur-conducteur) ; impulsion 6 kV
- Protection : IP65 / IP67
- Température de fonctionnement : -30 ... +90 °C
- Plage conducteurs : 0.14 ... 2.5 mm² (AWG 26 ... 14)
- Matériau : Polyamide (PA), insert noir, UL94 V-0
- Conformité : RoHS, ELV, REACH/California Prop 65 – non contenus
