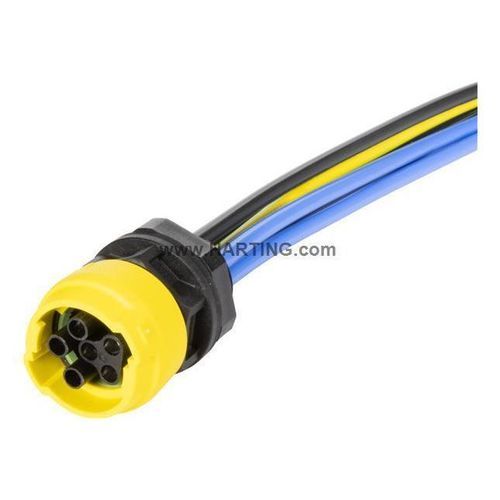

Capot de connecteur monté sur panneaux S15_PFT_STR-FM_AC_F_6P

IP67IP65plastique

Détails du produit
Identification:
Catégorie : Connecteurs
Série : Connecteurs circulaires Taille 15
Élément : Traversée de panneau
Spécification : Avec conducteurs ; pour montage frontal

Version
Genre : Femelle
Blindage : Non blindé
Nombre de contacts : 5
Nombre de contacts signal : 2
Nombre de contacts puissance : 3
Contact PE : Oui
Type de verrouillage : Verrouillage à bascule
Contenu du paquet : incl. écrou de serrage

Caractéristiques techniques
Section du conducteur (mm²) : 2,5 mm²
Section du conducteur (AWG) : AWG 14
Degré de pollution : 3
Courant nominal (signal) : 10 A
Tension nominale (signal) : 63 V AC/DC
Tension d'impulsion nominale (signal) : 1,5 kV
Degré de pollution (signal) : 3
Courant nominal (puissance) : 16 A
Tension nominale conducteur-terre (puissance) : 450 V AC / 600 V DC
Tension nominale conducteur-conducteur (puissance) : 630 V AC/DC
Tension d'impulsion nominale (puissance) : 6 kV
Degré de pollution (puissance) : 3
Couple de serrage : 2 Nm (écrou de serrage)
Température limite : -30 ... +90 °C
Cycles de connexion : ≥ 100
Degré de protection selon IEC 60529 : IP65 / IP67
Groupe d'isolement : I (600 ≤ CTI)
Épaisseur du panneau : 1 ... 10 mm
Longueur des conducteurs : 25 cm

Propriétés des matériaux
Matériau (insert) : Polyamide (PA)
Couleur (insert) : Noir
Matériau (contacts) : Alliage de cuivre
Finition (contacts) : Argenté
Matériau (capot/boîtier) : Polyamide (PA)
Classe de combustibilité selon UL 94 : V-0
RoHS : conforme avec exemption (6(c) : alliage de cuivre contenant jusqu'à 4 % de plomb en poids)
Substances REACH Annexe XVII : Non contenues
Substances REACH ANNEXE XIV : Non contenues
Substances REACH SVHC : Oui (plomb répertorié)
Numéro ECHA SCIP : 0d7d3693-d625-47ab-934a-d241bf72c86e
Substances California Proposition 65 : Oui (plomb)

Normes et homologations
Normes / homologations : IEC 61076-2-116 ; IEC 60228 ; IEC 61984 ; VDE 0482-332-1-2 ; IEC 60332-1-2 résistance au feu ; UL 2556 Sec. 9.4 (VW-1) ; UL 2556 Sec. 9.3 (FT1)

Données commerciales
Quantité par emballage : 1
Poids net : 60,4 g
Pays d'origine : Roumanie
Numéro tarifaire européen : 85366990
eCl@ss : 27440103 Capot connecteur capteur-actionneur (sensor technology acturator)
UNSPSC 24.0 : 39121413

Caractéristiques techniques

• Série modèle : S15_PFT (Traversée de panneau Taille 15)
• Nombre de contacts : 5 (3 puissance + 2 signal) avec contact PE
• Section du conducteur : 2,5 mm² (AWG 14)
• Courants nominals : Puissance 16 A ; Signal 10 A
• Tensions nominales : Puissance jusqu'à 630 V AC/DC conducteur-conducteur ; conducteur-terre 450 V AC / 600 V DC ; Signal 63 V AC/DC
• Tensions d'impulsion nominales : Signal 1,5 kV ; Puissance 6 kV
• Degré de protection : IP65 / IP67
• Plage de température : -30 °C à +90 °C
• Couple de serrage (écrou de serrage) : 2 Nm
• Cycles de connexion : ≥ 100
• Matériau boîtier/insert : Polyamide (PA) ; Contacts : alliage de cuivre, argentés
• Contenu du paquet : incluant l'écrou de serrage
• Longueur des conducteurs : 25 cm (avec conducteurs, pour montage frontal)
