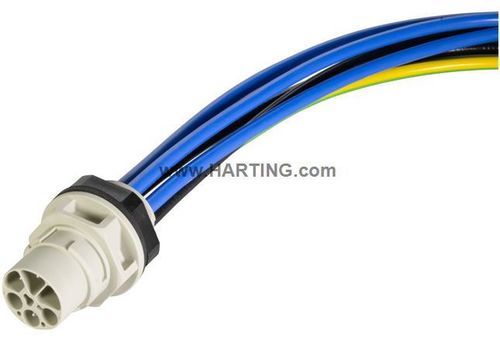

Traversée de cloison pour panneau frontal S15_PFT_STR-FM_DC_M_6Ppour panneauxmultipassageIP67
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Applications produits
- pour panneau frontal, pour panneaux
- Construction
- multipassage
- Niveau de protection
- IP67, à retardateur de flamme, IP65
- Domaine
- pour travaux électriques, pour armoire de commande
- Autres caractéristiques
- de courant fort
Description
Remarque produit
L'image est fournie à titre d'illustration. Se référer à la description produit et aux données techniques pour la commande.
Aperçu des propriétés
Identification
Catégorie : Connecteurs
Série : Connecteurs circulaires Taille 15
Élément : Traversée de panneau
Spécification : Avec conducteurs ; montage en façade
Version
Polarité : Mâle
Blindage : Non blindé
Nombre de contacts : 5 (configuration 6P inclut disposition signal/puissance)
Nombre de contacts signal : 3
Nombre de contacts puissance : 2
Contact PE : Oui
Type de verrouillage : Verrouillage à bascule
Contenu du colis : Comprend écrou de blocage
Caractéristiques techniques
Section du conducteur : 2,5 mm² (AWG 14)
Degré de pollution : 3
Courant assigné (signal) : 4 A
Tension assignée (signal) : 48 V AC/DC
Tension d'impulsion assignée (signal) : 0,8 kV
Courant assigné (puissance) : 20 A
Tension assignée (puissance) : 48 V AC/DC
Tension assignée conducteur-conducteur (puissance) : 48 V
Tension d'impulsion assignée (puissance) : 0,8 kV
Couple de serrage (écrou de blocage) : 2 Nm
Température limite : -30 ... +90 °C
Cycles de raccordement : ≥ 100
Indice de protection (IEC 60529) : IP65 / IP67
Groupe d'isolement : I (CTI ≥ 600)
Épaisseur du panneau : 1 ... 10 mm
Longueur des conducteurs : 25 cm
Propriétés des matériaux
Matière insert : Polyamide (PA)
Matière contacts : Alliage de cuivre
Finition contacts : Argenté
Matière capot/boîtier : Polyamide (PA)
Classe de inflammabilité (UL 94) : V-0
RoHS : conforme avec exemption (alliage cuivre jusqu'à 4 % de plomb)
Statut ELV : conforme avec exemption
REACH SVHC : Contient du plomb
California Proposition 65 : Contient du plomb
Normes et homologations
Informations commerciales
Taille d'emballage : 1
Pays d'origine : Roumanie
Code tarifaire européen : 85366990
eCl@ss : 27440103 Sensor-actuator connector chassis (sensor technology actuator)
UNSPSC 24.0 : 39121413
L'image est fournie à titre d'illustration. Se référer à la description produit et aux données techniques pour la commande.
Aperçu des propriétés
- Connecteur traversée de panneau
- Fourni avec conducteurs
- Montage en façade
- Longueur des conducteurs : 25 cm
Identification
Catégorie : Connecteurs
Série : Connecteurs circulaires Taille 15
Élément : Traversée de panneau
Spécification : Avec conducteurs ; montage en façade
Version
Polarité : Mâle
Blindage : Non blindé
Nombre de contacts : 5 (configuration 6P inclut disposition signal/puissance)
Nombre de contacts signal : 3
Nombre de contacts puissance : 2
Contact PE : Oui
Type de verrouillage : Verrouillage à bascule
Contenu du colis : Comprend écrou de blocage
Caractéristiques techniques
Section du conducteur : 2,5 mm² (AWG 14)
Degré de pollution : 3
Courant assigné (signal) : 4 A
Tension assignée (signal) : 48 V AC/DC
Tension d'impulsion assignée (signal) : 0,8 kV
Courant assigné (puissance) : 20 A
Tension assignée (puissance) : 48 V AC/DC
Tension assignée conducteur-conducteur (puissance) : 48 V
Tension d'impulsion assignée (puissance) : 0,8 kV
Couple de serrage (écrou de blocage) : 2 Nm
Température limite : -30 ... +90 °C
Cycles de raccordement : ≥ 100
Indice de protection (IEC 60529) : IP65 / IP67
Groupe d'isolement : I (CTI ≥ 600)
Épaisseur du panneau : 1 ... 10 mm
Longueur des conducteurs : 25 cm
Propriétés des matériaux
Matière insert : Polyamide (PA)
Matière contacts : Alliage de cuivre
Finition contacts : Argenté
Matière capot/boîtier : Polyamide (PA)
Classe de inflammabilité (UL 94) : V-0
RoHS : conforme avec exemption (alliage cuivre jusqu'à 4 % de plomb)
Statut ELV : conforme avec exemption
REACH SVHC : Contient du plomb
California Proposition 65 : Contient du plomb
Normes et homologations
- IEC 61076-2-116
- IEC 60228
- IEC 61984
- VDE 0482-332-1-2
- IEC 60332-1-2 (résistance au feu)
- UL 2556 Sec. 9.4 (VW-1)
- UL 2556 Sec. 9.3 (FT1)
Informations commerciales
Taille d'emballage : 1
Pays d'origine : Roumanie
Code tarifaire européen : 85366990
eCl@ss : 27440103 Sensor-actuator connector chassis (sensor technology actuator)
UNSPSC 24.0 : 39121413
