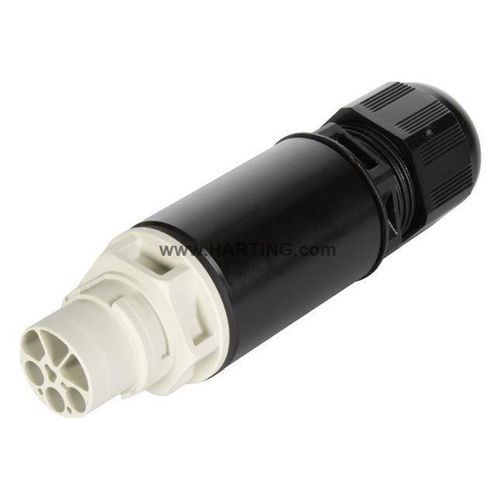

Capot de connecteur électrique S15_CC_STR_DC_CRT_M_6P_6-13

IP67IP65étanche

Vue d'ensemble

• Connecteur câble, Taille 15
• Version mâle avec terminaison par sertissage
• Contacts : 6 (3 contacts signal, 2 contacts puissance, 1 contact PE)
• Section de conducteur : 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Verrouillage à bascule
• Degré de protection : IP65 / IP67
• Plage de serrage : 6 ... 13 mm
• Matériaux boîtier/insert : Polyamide (PA)

Identification
Catégorie : Connecteurs
Série : Connecteurs circulaires Taille 15
Élément : Connecteur câble
Réf. article : 97 00 000 1410

Version
Méthode de terminaison : Sertissage
Genre : Mâle
Blindage : Non blindé
Nombre de contacts : 6
Nombre de contacts signal : 3
Nombre de contacts puissance : 2
Nombre de contacts spéciaux : 1x contact PE
Spécification des contacts spéciaux : contact PE
Type de verrouillage : Verrouillage à bascule

Caractéristiques techniques
Section de conducteur (mm²) : 0,14 ... 2,5 mm²
Section de conducteur (AWG) : AWG 26 ... AWG 14
Degré de pollution : 3
Courant assigné (signal) : 4 A
Tension assignée (signal) : 48 V AC/DC
Tension d'impulsion assignée (signal) : 1,5 kV
Degré de pollution (signal) : 3
Courant assigné (puissance) : 20 A
Tension assignée (puissance) : 48 V AC
Tension d'impulsion assignée (puissance) : 0,8 kV
Degré de pollution (puissance) : 3
Température limite : -30 ... +90 °C
Cycles de connexion : ≥ 100
Degré de protection (IEC 60529) : IP65 / IP67
Plage de serrage : 6 ... 13 mm
Groupe d'isolement : I (600 ≤ CTI)

Propriétés des matériaux
Matériau (insert) : Polyamide (PA)
Couleur (insert) : Gris
Couleur (capuchon/boîtier) : Noir
Classe de inflammabilité (UL 94) : HB
RoHS : conforme
Statut ELV : conforme
China RoHS : e
Substances REACH Annexe XVII : Non contenues
Substances REACH ANNEX XIV : Non contenues
Substances REACH SVHC : Non contenues
Substances California Proposition 65 : Non contenues

Normes et homologations
IEC 61076-2-116
IEC 60228
IEC 61984

Données commerciales
Taille de conditionnement : 1
Pays d'origine : Roumanie
Numéro tarifaire européen : 85366990
eCl@ss : 27440115 Circular connector (set)

Caractéristiques / spécifications techniques

• Type de produit : Connecteur câble
• Genre : Mâle
• Terminaison : Sertissage
• Contacts total : 6 (3 signal / 2 puissance / 1 PE)
• Section conducteur : 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Courants assignés : signal 4 A, puissance 20 A
• Tensions assignées : signal 48 V AC/DC, puissance 48 V AC
• Degré de protection : IP65 / IP67
• Plage de serrage : 6 ... 13 mm
• Matériau : Polyamide (PA); insert gris, boîtier noir
• Plage de température : -30 ... +90 °C
• Cycles de connexion : ≥ 100
