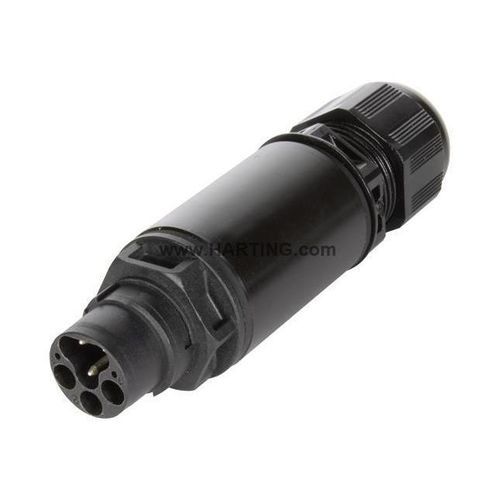

Connecteur de données S15_PFT_STR-FM_AC_M_CRT_w/o-contacts

d'alimentation électriquecirculaireà sertir

Résumé produit

• Connecteur de câble circulaire, mâle, terminaison par sertissage
• 6 contacts (3 puissance, 2 signal, 1 PE)
• Matériau de l'insert : polyamide (PA), noir
• Section des conducteurs : 0,14–2,5 mm² (AWG 26–14)
• Plage de serrage : 6–13 mm
• Degré de protection : IP65 / IP67
• Température de fonctionnement : -30 à +90 °C

Identification
Catégorie : Connecteurs
Série : Connecteurs circulaires Taille 15
Élément : Connecteur de câble
Modèle/référence : S15_CC_STR_AC_CRT_M_6P_6-13mm

Version

• Méthode de terminaison : Sertissage
• Polarité : Mâle
• Blindage : Non blindé
• Nombre de contacts : 6 (3 puissance, 2 signal, 1 PE)
• Type de verrouillage : Verrouillage bascule

Caractéristiques techniques

• Section des conducteurs : 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Courant/tension assignés (signal) : 10 A / 63 V AC/DC
• Courant/tension assignés (puissance) : 16 A / 600 V AC
• Tension d'impulsion assignée : signal 1,5 kV ; puissance 6 kV
• Degré de pollution : 3
• Cycles de connexion : ≥ 100
• Groupe d'isolement : I (CTI ≥ 600)

Propriétés des matériaux

• Matériau de l'insert : Polyamide (PA), noir
• Couleur capot/boîtier : Noir
• Classe de combustibilité (UL 94) : HB
• Conformité environnementale : RoHS conforme, ELV conforme, China RoHS : e, REACH Annexe XIV/XVII/SVHC : non contenu

Données commerciales

• Quantité par emballage : 1
• Pays d'origine : Roumanie
• Code tarifaire européen : 85366990
• eCl@ss : 27440115 Circular connector (set)
