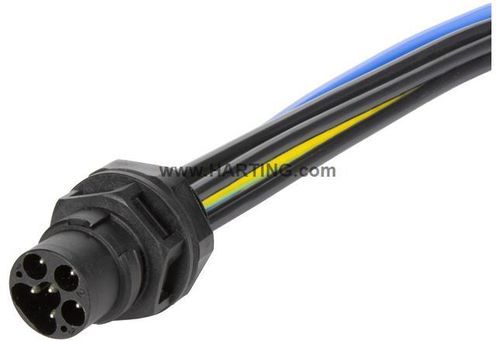

Capot de connecteur électrique S15_PFT_STR-FM_AC_M_6P

monté sur panneauxIP65IP67

Aperçu du produit

• Réf. article : 21 15 510 0025
• Type de produit : Passe-paroi pour montage frontal avec conducteurs
• Longueur des conducteurs : 25 cm (0,25 m)
• Contacts : 5 (2 signal, 3 puissance) avec contact PE

Identification
Catégorie : Connecteurs
Série : Connecteurs circulaires S15 (taille 15)
Élément : Passe-paroi
Spécification : Avec conducteurs ; montage frontal

Version
Genre : Mâle
Blindage : Non blindé
Nombre de contacts : 5 (2 signal, 3 puissance)
Contact PE : Oui
Type de verrouillage : Verrouillage à bascule
Épaisseur du panneau : 1 ... 10 mm (épaisseur paroi boîtier max. 5 mm avec écrou de serrage ; >5 mm uniquement avec boîtier métallique mis à la terre ou boîtier plastique)
Contenu du paquet : Comprend l'écrou de serrage

Caractéristiques techniques
Section des conducteurs : 2,5 mm² (AWG 14)
Courant assigné (signal) : 10 A
Tension assignée (signal) : 63 V AC/DC
Tension d'impulsion assignée (signal) : 1,5 kV
Courant assigné (puissance) : 16 A
Tension conductor-terre (puissance) : 450 V AC / 600 V DC
Tension conductor-conductor (puissance) : 630 V AC/DC
Tension d'impulsion assignée (puissance) : 6 kV
Couple de serrage (écrou) : 2 Nm
Température limite : -30 … +90 °C
Cycles de connexion : ≥ 100
Degré de protection (IEC 60529) : IP65 / IP67
Groupe d'isolement : I (CTI ≥ 600)

Propriétés des matériaux
Matière (insert) : Polyamide (PA), couleur insert : Noir
Matière (contacts) : Alliage de cuivre, contacts argentés
Matière (capot/boîtier) : Polyamide (PA)
Classe de combustibilité (UL 94) : V-0
RoHS : conforme avec exemption (6(c) : alliage de cuivre contenant jusqu'à 4 % de plomb en masse)
REACH SVHC : Contient du plomb (voir remarques matériaux)
ECHA SCIP : 0d7d3693-d625-47ab-934a-d241bf72c86e
California Prop 65 : Contient du plomb

Normes et homologations
IEC 61076-2-116
IEC 60228
IEC 61984
VDE 0482-332-1-2
IEC 60332-1-2 (résistance au feu)
UL 2556 Sec. 9.4 (VW-1) ; UL 2556 Sec. 9.3 (FT1)

Informations commerciales
Quantité par emballage : 1
Poids net : 59,1 g
Pays d'origine : Roumanie
Code tarifaire UE : 85366990
eCl@ss : 27440103 (châssis connecteur capteur-actionneur)
UNSPSC : 39121413

Caractéristiques

• Passe-paroi série S15 avec conducteurs pré-câblés pour montage frontal
• Référence : 21 15 510 0025
• Section conducteur : 2,5 mm² (AWG 14) ; longueur : 25 cm
• Contacts : alliage de cuivre, argentés ; 5 contacts (2 signal, 3 puissance) avec PE
• Courants/tensions : Signal 10 A / 63 V AC/DC ; Puissance 16 A / jusqu'à 630 V AC/DC
• Protection : IP65 / IP67 ; Cycles de connexion ≥ 100
• Température d'utilisation : -30 … +90 °C
• Livré avec écrou de serrage ; couple de serrage 2 Nm
