Broche pour rectification DYFJM-125(065)15/5.5-X
motoriséehydrostatiqueISO

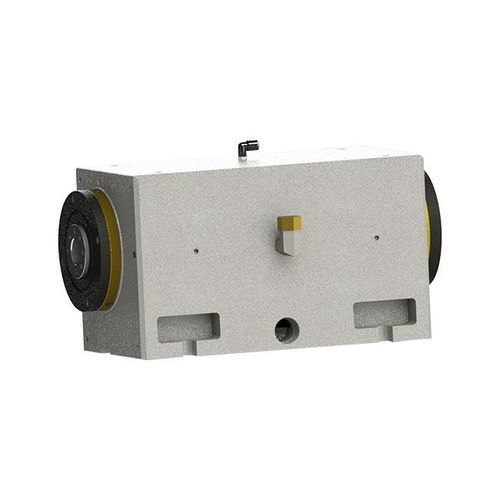

Broche pour rectification - DYFJM-125(065)15/5.5-X - Guangzhou Haozhi Industrial Co., Ltd - motorisée / hydrostatique / ISO
Broche pour rectification - DYFJM-125(065)15/5.5-X - Guangzhou Haozhi Industrial Co., Ltd - motorisée / hydrostatique / ISO
Broche pour rectification - DYFJM-125(065)15/5.5-X - Guangzhou Haozhi Industrial Co., Ltd - motorisée / hydrostatique / ISO - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Guangzhou Haozhi Industrial Co., Ltd

Caractéristiques

Fonction
pour rectification
Entraînement
motorisée, hydrostatique
Nez de broche
ISO
Vitesse de rotation

1 500 rpm
(9 424,778 rad.min-1)

Diamètre

125 mm
(4,9 in)

Description

Description produit
Contrairement aux broches de rectification motorisées, le modèle DYFJM-125(065)15/5.5-X est une broche de contre-pointe hydrostatique entraînée, conçue pour assurer le support secondaire et l'alignement de haute précision des pièces sur machines-outils. Elle offre une rotation bidirectionnelle, un faible faux-rond radial et axial, une vitesse nominale de 1300 tr/min (1500 tr/min max). Diamètre d'installation : 125 mm, diamètre du tourillon : Φ65 mm.

Informations principales
Diamètre : Φ125 mm
Diamètre du tourillon : Φ65 mm
Vitesse nominale : 1300 tr/min
Vitesse maximale : 1500 tr/min
Type d'entraînement : Arbre mené
Rotation : Rotation bidirectionnelle
Application : Contre-pointe de machine-outil
Poids : 125±5 kg

Fiche technique (extrait)
Diamètre extérieur d'installation (mm) : 125
Diamètre du tourillon (mm) : Φ65
Type d'huile de transmission : ISO VG5
Pression d'alimentation en huile (MPa) : 2.5-5.0
Rigidité statique axiale (N/μm) : ≥300
Rigidité statique radiale (N/μm) : ≥250
Faux-rond radial avant (mm) : ≤0.0005
Déplacement axial de l'extrémité (mm) : ≤0.0005
Précision de rotation (mm) : ≤0.0002
Type d'entraînement : Arbre mené
Mouvement de rotation : Rotation bidirectionnelle
Vitesse nominale (rpm) : 1300
Vitesse maximale (rpm) : 1500
Champ d'application : Contre-pointe de machine-outil
Poids (kg) : 125±5

Caractéristiques / spécifications techniques
  • Modèle : DYFJM-125(065)15/5.5-X (broche de contre-pointe hydrostatique entraînée)
  • Diamètre extérieur d'installation : 125 mm
  • Diamètre du tourillon : Φ65 mm
  • Type d'huile recommandé : ISO VG5
  • Pression d'alimentation en huile : 2.5–5.0 MPa
  • Rigidité statique axiale : ≥300 N/μm
  • Rigidité statique radiale : ≥250 N/μm
  • Faux-rond radial avant : ≤0.0005 mm
  • Déplacement axial de l'extrémité : ≤0.0005 mm
  • Précision de rotation : ≤0.0002 mm
  • Type d'entraînement : Arbre mené
  • Mouvement de rotation : Rotation bidirectionnelle
  • Vitesse nominale : 1300 rpm
  • Vitesse maximale : 1500 rpm
  • Champ d'application : Contre-pointe de machine-outil
  • Poids : 125±5 kg
