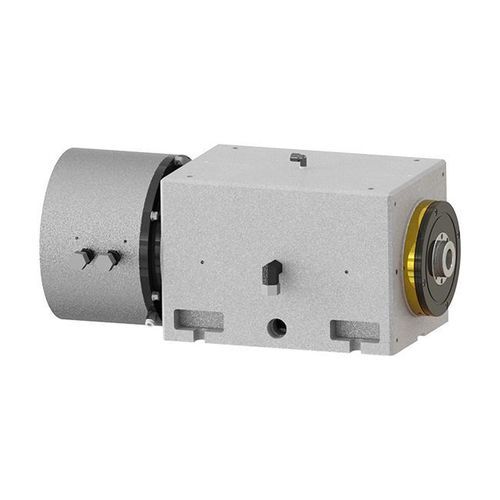

Broche pour rectification DYFDM-125(080)15/5.5-XVM

hydrostatiqueISOlubrifiée à l'huile

Description
Conçue pour être utilisée comme poupée fixe de machine-outil plutôt que comme broche de roue à grande vitesse, la DYFDM-125(080)15/5.5-XVM associe rotation bidirectionnelle et moteur synchrone 220 V. Le couple nominal de 41,4 N·m et le palier hydrostatique assurent une rotation stable de la pièce jusqu'à 1 500 tr/min.

Caractéristiques générales
Diamètre : Φ125 mm
Vitesse maximale : 1500 tr/min

Fiche technique

• Modèle : DYFDM-125(080)15/5.5-XVM
• Hauteur du centre (mm) : 125
• Type d'huile de graissage : ISO VG5
• Pression d'alimentation en huile (MPa) : 2,5–5,0
• Rigidité statique axiale (N/μm) : ≥ 300
• Rigidité statique radiale (N/μm) : ≥ 250
• Faux-rond radial avant (mm) : ≤ 0,0005
• Déplacement axial de l'extrémité (mm) : ≤ 0,0005
• Précision de rotation (mm) : ≤ 0,0002
• Type de transmission : Moteur arrière
• Mouvement de rotation : Rotation bidirectionnelle
• Vitesse maximale (tr/min) : 1500
• Fréquence maximale (Hz) : 375
• Système moteur : Moteur synchrone
• Tension nominale (V) : 220
• Puissance de sortie S1 100 % (kW) : 6,5
• Couple de sortie S1 100 % (N·m) : 41,4
• Courant nominal S1 100 % (A) : 18,4
• Refroidissement : Refroidissement par huile (recommandé)
• Application : Poupée fixe pour machines-outils
• Poids (kg) : 223 ±10

Caractéristiques / spécifications

• Support hydrostatique pour une stabilité de rotation élevée
• Transmission par moteur synchrone arrière, rotation bidirectionnelle
• Précision de rotation élevée ≤ 0,0002 mm et faible faux-rond
• Refroidissement par huile recommandé, lubrification ISO VG5
• Adaptée aux applications de poupée fixe exigeantes
