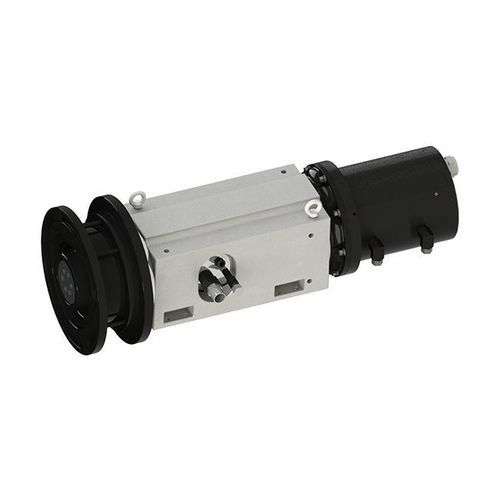

Broche pour rectification interne DYFDM-120(100)15/22-XWS

motoriséeISOlubrifiée à l'huile

Description courte
Une rectifieuse à portique demande un couple et un support structurel supérieurs à une rectifieuse intérieure compacte. Le modèle DYFDM-120(100)15/22-XWS fournit une puissance de sortie de 22 kW, un couple nominal de 140 N·m, une rigidité statique axiale et radiale ≥ 400 N/µm et une précision de rotation ≤ 0,0003 mm.

Spécifications de base
Diamètre : Φ120 mm
Vitesse maximale : 3000 tr/min

Données techniques
Modèle : DYFDM-120(100)15/22-XWS
Hauteur du centre (mm) : 120
Type d'huile de graissage : ISO VG3
Pression d'alimentation en huile (MPa) : 2,5-5
Rigidité statique axiale (N/μm) : ≥400
Rigidité statique radiale (N/μm) : ≥400
Faux-rond radial avant (mm) : ≤0,0001
Déplacement axial de l'extrémité (mm) : ≤0,001
Précision de rotation (mm) : ≤0,0003
Type de transmission : Moteur arrière
Mouvement de rotation : Rotation bidirectionnelle
Vitesse maximale (tr/min) : 3000
Fréquence maximale (Hz) : 300
Système moteur : Moteur synchrone
Tension nominale (V) : 380
Puissance de sortie S1 100% (kW) : 22
Couple de sortie S1 100% (N·m) : 140
Courant nominal S1 100% (A) : 52
Système de refroidissement : Refroidissement par huile (recommandé)
Champ d'application : Utilisé pour rectifieuses à portique
Poids (kg) : 426±1

Dimensions
Le plan de dimensions est fourni pour l'installation et l'intégration.

Caractéristiques / spécifications techniques

• Modèle : DYFDM-120(100)15/22-XWS
• Hauteur du centre : 120 mm
• Diamètre : Φ120 mm
• Vitesse maximale : 3000 tr/min
• Puissance de sortie S1 100% : 22 kW
• Couple nominal S1 100% : 140 N·m
• Courant nominal S1 100% : 52 A
• Tension nominale : 380 V
• Système moteur : Moteur synchrone
• Type de transmission : Moteur arrière
• Mouvement de rotation : Rotation bidirectionnelle
• Fréquence maximale : 300 Hz
• Rigidité statique axiale : ≥400 N/μm
• Rigidité statique radiale : ≥400 N/μm
• Faux-rond radial avant : ≤0,0001 mm
• Déplacement axial de l'extrémité : ≤0,001 mm
• Précision de rotation : ≤0,0003 mm
• Type d'huile de graissage : ISO VG3
• Pression d'alimentation en huile : 2,5-5 MPa
• Système de refroidissement : Refroidissement par huile (recommandé)
• Champ d'application : Rectifieuses à portique
• Poids : 426±1 kg
