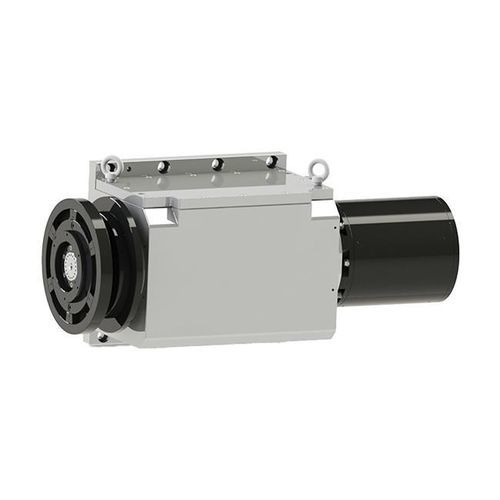

Broche pour rectification DYFDM-150(080)15/5.5-XWS

motoriséeISOlubrifiée à l'huile

Présentation
Pour les rectifieuses cylindriques et à cames avec entraînement moteur arrière séparé, le DYFDM-150(080)15/5.5-XWS offre une rigidité axiale et radiale équilibrée pour la rectification de précision. Le moteur asynchrone de 5,5 kW associé à un support hydrostatique refroidi par huile convient aux cycles de rectification continus et contrôlés.

Principales caractéristiques
Diamètre : Φ150 mm
Vitesse maximale : 3000 tr/min

Données techniques
Modèle : DYFDM-150(080)15/5.5-XWS
Hauteur du centre (mm) : 170
Lubrifiant : ISO VG5
Pression d'alimentation en huile (MPa) : 2,5–5,0
Rigidité statique axiale (N/μm) : ≥150
Rigidité statique radiale (N/μm) : ≥150
Faux-rond radial avant (mm) : ≤0,0005
Déplacement axial de l'extrémité (mm) : ≤0,0005
Précision de rotation (mm) : ≤0,0002
Type d'entraînement : Moteur arrière (rotation dans le sens horaire)
Vitesse maximale (tr/min) : 3000
Fréquence maximale (Hz) : 100
Type de moteur : Moteur asynchrone
Tension nominale (V) : 300
Puissance S1 100 % (kW) : 5,5
Couple S1 100 % (N·m) : 35
Courant nominal S1 100 % (A) : 14
Refroidissement : Refroidissement par huile (recommandé)
Application : Rectifieuses cylindriques et à cames
Poids (kg) : 278 ±10

Caractéristiques / spécifications techniques

• Modèle : DYFDM-150(080)15/5.5-XWS
• Diamètre : Φ150 mm
• Hauteur du centre : 170 mm
• Vitesse maximale : 3000 tr/min
• Moteur : Asynchrone, 5,5 kW (S1 100 %), 300 V, 14 A, 35 N·m
• Support hydrostatique, refroidi par huile ; lubrifiant ISO VG5 ; pression d'huile 2,5–5,0 MPa
• Rigidité statique : axiale ≥150 N/μm, radiale ≥150 N/μm
• Précision : faux-rond avant ≤0,0005 mm ; déplacement axial ≤0,0005 mm ; précision de rotation ≤0,0002 mm
• Type d'entraînement : Moteur arrière (rotation dans le sens horaire)
• Refroidissement : Refroidissement par huile recommandé
• Application : Rectifieuses cylindriques et à cames
• Poids approximatif : 278 ±10 kg
