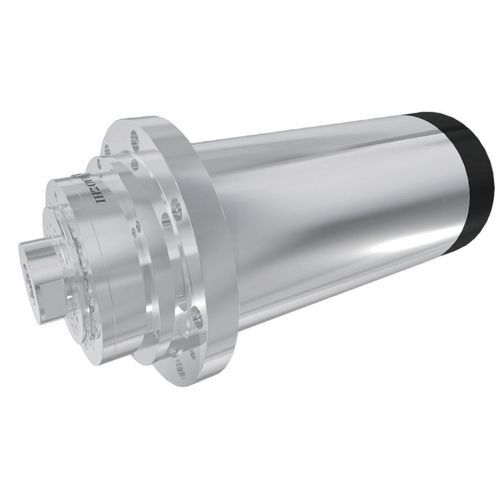

Broche pour rectification DGZM-15024/22-DFWS

haute puissancemotoriséerefroidie par eau

Overview
Dans la catégorie des broches pour rectification interne de grande taille, la DGZM-15024/22-DFWS privilégie la puissance et le couple plutôt que la vitesse maximale. Le corps Ø150 mm fournit 22 kW et 17,7 N·m en conditions nominales pour des passes de rectification lourdes. Le refroidissement par eau et les roulements à billes en céramique permettent une exploitation continue en applications exigeantes.

Key data
Diamètre: Φ150 mm
Vitesse maximale: 24 000 tr/min
Vitesse nominale: 12 000 tr/min
Puissance nominale (S1): 22 kW
Couple nominal (S1): 17,7 N·m

Technical data
Modèle: DGZM-15024/22-DPNS
Fréquence maximale: 800 Hz
Fréquence nominale: 400 Hz
Tension nominale: 380 V
Courant nominal: 41 A
Type de moteur: Moteur asynchrone
Type de roulement: Roulement à billes en céramique
Refroidissement: Eau (6–8 L/min à 0,25 MPa)
Capteur de température moteur: KTY
Vitesse de vibration: <0,8 mm/s
Poids: 42 ± 1 kg
Interface outil: Trou droit et filetage Φ28-M27×2

Dimensions
Schéma de dimensions disponible dans la documentation produit.

Technical specifications

• Référence produit sur la page: DGZM-15024/22-DFWS
• Diamètre du corps: 150 mm
• Puissance nominale (S1): 22 kW
• Couple nominal (S1): 17,7 N·m
• Vitesse maximale: 24 000 tr/min
• Vitesse nominale: 12 000 tr/min
• Fréquence maximale: 800 Hz
• Fréquence nominale: 400 Hz
• Tension nominale: 380 V
• Courant nominal: 41 A
• Type de moteur: Asynchrone
• Roulements: Billes en céramique
• Refroidissement: Eau (débit recommandé 6–8 L/min à 0,25 MPa)
• Capteur température moteur: KTY
• Vibration: <0,8 mm/s
• Poids: 42 ± 1 kg
• Interface outil: Trou droit et filetage Φ28-M27×2
