Broche pour rectification interne DGZM-12042/15-DFWQS

motoriséerefroidie par eauà haute vitesse

Présentation

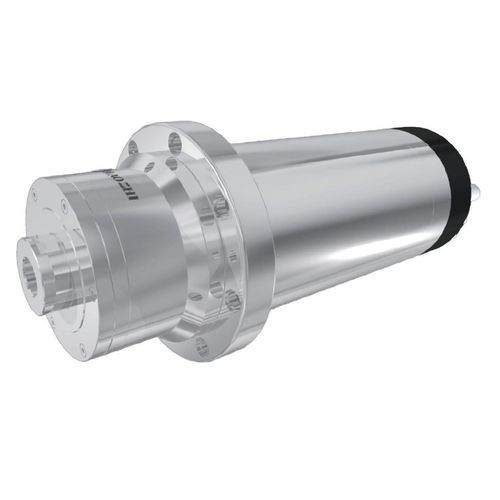

Une bride avant modifie la façon dont les charges de la broche sont transmises à la structure de la machine. La DGZM-12042/15-DFWQS associe ce montage sur bride à une rotation continue de 42 000 tr/min et une puissance nominale de 15 kW pour une intégration rigide en rectification interne à grande vitesse.

Données clés (résumé)
Diamètre : Φ120 mm
Vitesse maximale : 42 000 tr/min
Puissance nominale (S1) : 15 kW
Couple nominal (S1) : 3,5 N·m

Données techniques
Modèle : DGZM-12042/15-DFWQS
Diamètre : Φ120 mm
Vitesse maximale : 42 000 tr/min
Fréquence maximale : 1 400 Hz
Vitesse nominale : 42 000 tr/min
Fréquence nominale : 1 400 Hz
Tension nominale : 380 V
Courant nominal : 31 A
Puissance nominale : 15,0 kW
Couple nominal : 3,5 N·m
Type de moteur : Moteur asynchrone (induction)
Type de roulement : Roulements à billes en céramique
Méthode de refroidissement : Refroidissement par eau
Débit de refroidissement : 4,6 L/min (à 0,25 MPa)
Capteur de température moteur : KTY
Vitesse de vibration : <0,8 mm/s
Poids : 24 ± 1 kg
Interface outil : Trou droit et filetage Φ23-M22×1.5

Caractéristiques

• Montage sur bride pour transfert des charges vers la structure machine
• Capacité de rotation continue jusqu'à 42 000 tr/min
• Puissance nominale 15 kW pour applications de rectification interne rigides
• Roulements à billes en céramique pour stabilité en haute vitesse
• Refroidissement par eau avec débit spécifié

Applications

• Opérations de rectification interne à grande vitesse et forte exigence de rigidité
• Intégration dans des machines-outils préférant un montage sur bride

Spécifications techniques

• Modèle : DGZM-12042/15-DFWQS
• Diamètre : Φ120 mm
• Vitesse maximale / nominale : 42 000 tr/min
• Fréquence maximale / nominale : 1 400 Hz
• Tension / courant nominal : 380 V / 31 A
• Puissance nominale : 15,0 kW
• Couple nominal : 3,5 N·m
• Type de moteur : Moteur asynchrone
• Type de roulement : Roulements à billes en céramique
• Refroidissement : Eau, 4,6 L/min (0,25 MPa)
• Capteur de température moteur : KTY
• Vibration : <0,8 mm/s
• Poids : 24 ± 1 kg
• Interface outil : Trou droit et filetage Φ23-M22×1.5
