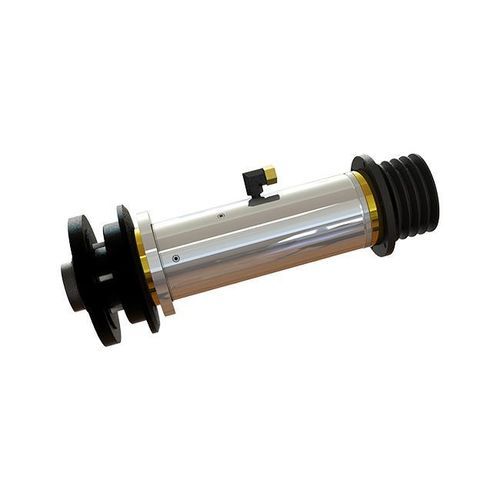

Broche pour rectification DYFJM-120(065)28/5.5A2-F

à entraînement par courroieISO

INTRODUCTION
Le modèle DYFJM-120(065)28/5.5A2-F est une broche compacte destinée à la rectification cylindrique, spécifiée pour une forte rigidité radiale. Une rigidité radiale ≥800 N/μm permet de supporter les charges de rectification cylindriques. Le diamètre d'installation φ120 mm et la masse de 58±1 kg limitent l'encombrement. Données opérationnelles clés : diamètre du tourillon φ65 mm, précision de rotation ≤0.0003 mm, vitesse nominale 2200 tr/min.

Spécifications clés
Diamètre : Φ120 mm
Rigidité radiale : ≥800 N/μm
Diamètre du tourillon : φ65 mm
Vitesse nominale/maximale : 2200 tr/min
Précision de rotation : ≤0.0003 mm
Poids : 58±1 kg

DONNÉES TECHNIQUES
Diamètre extérieur d'installation (mm) : φ120
Diamètre du tourillon (mm) : φ65
Type d'huile d'entraînement : ISO VG3
Pression d'alimentation en huile (MPa) : 2.0-2.5
Rigidité statique axiale (N/μm) : ≥100
Rigidité statique radiale (N/μm) : ≥800
Faux-rond radial avant (mm) : ≤0.001
Déplacement axial de l'extrémité (mm) : ≤0.001
Précision de rotation (mm) : ≤0.0003
Type d'entraînement : Transmission par courroie (belt drive)
Sens de rotation : Horaire
Vitesse nominale/ maximale (tr/min) : 2200
Champ d'application : Rectifieuses cylindriques
Poids (kg) : 58±1

Caractéristiques / Spécifications techniques

• Modèle : DYFJM-120(065)28/5.5A2-F
• Diamètre d'installation : φ120 mm
• Diamètre du tourillon : φ65 mm
• Type d'huile de transmission : ISO VG3
• Pression d'alimentation en huile : 2.0-2.5 MPa
• Rigidité statique axiale : ≥100 N/μm
• Rigidité statique radiale : ≥800 N/μm
• Faux-rond radial avant : ≤0.001 mm
• Déplacement axial de l'extrémité : ≤0.001 mm
• Précision de rotation : ≤0.0003 mm
• Type d'entraînement : Transmission par courroie
• Sens de rotation : Horaire
• Vitesse nominale/massime : 2200 tr/min
• Application : Rectifieuses cylindriques
• Poids : 58±1 kg
