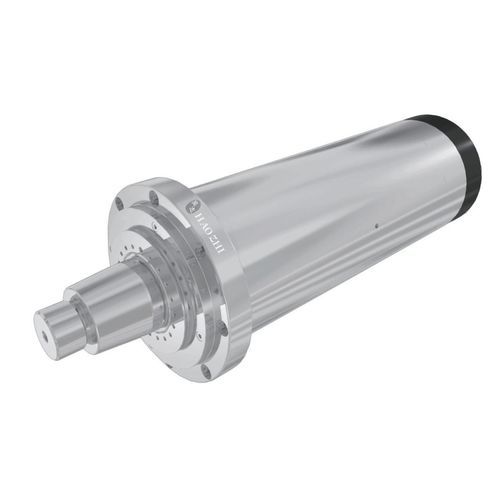

Broche pour rectification DGZM-18006/25-FWS

motoriséerefroidie par eauà haute vitesse

Présentation
Broche destinée à la rectification cylindrique externe nécessitant une vitesse de meule élevée et une puissance continue. La DGZM-18006/25-FWS atteint 6 000 tr/min, offre 25 kW en service continu (S1) et 37,5 kW en puissance intermittente pour des cycles exigeant une vitesse de meule plus élevée et une plus grande réserve de coupe.

Caractéristiques principales (tableau)
Diamètre : Φ180 mm
Vitesse maximale : 6 000 tr/min
Puissance (S1) : 25 kW

Fiche technique (détails)
Modèle : DGZM-18005/25-FWS
Diamètre : Φ180 mm
Vitesse maximale : 6 000 tr/min
Fréquence maximale : 260 Hz
Vitesse nominale : 4 000 tr/min
Fréquence nominale : 200 Hz
Tension nominale : 380 V
Courant nominal : 50 A
Puissance nominale : 25 kW
Couple nominal : GL7N.m
Type de moteur : Moteur asynchrone
Type de roulement : Roulement à billes en acier
Méthode de refroidissement : Refroidissement par eau
Débit de refroidissement : 6-8 L/min (Pression hydraulique 0.25 MPa)
Type de capteur de température du moteur : PTC
Vitesse de vibration : ≤0.8 mm/s
Poids : 94 ± 2 kg
Interface outil : Cône externe L6

Dimensions
Schéma dimensionnel disponible sur la page produit (image du diagramme affichée).

Remarques
Le titre de la page indique DGZM-18006/25-FWS tandis que la table technique mentionne DGZM-18005/25-FWS. La méta-description indique un couple de 61.7 N·m ; la table technique affiche le couple nominal sous la forme "GL7N.m".

Caractéristiques / spécifications techniques

• Modèle (titre page) : DGZM-18006/25-FWS
• Modèle (table technique) : DGZM-18005/25-FWS
• Diamètre : Φ180 mm
• Vitesse maximale : 6 000 tr/min
• Vitesse nominale : 4 000 tr/min
• Fréquence maximale : 260 Hz
• Fréquence nominale : 200 Hz
• Puissance continue (S1) : 25 kW
• Puissance intermittente : 37,5 kW
• Couple : 61.7 N·m (méta) / GL7N.m (table)
• Tension nominale : 380 V
• Courant nominal : 50 A
• Type de moteur : Moteur asynchrone
• Type de roulement : Roulement à billes en acier
• Refroidissement : Refroidissement par eau
• Débit de refroidissement : 6–8 L/min (Pression hydraulique 0.25 MPa)
• Capteur température moteur : PTC
• Vibration : ≤0.8 mm/s
• Poids : 94 ± 2 kg
• Interface outil : Cône externe L6
