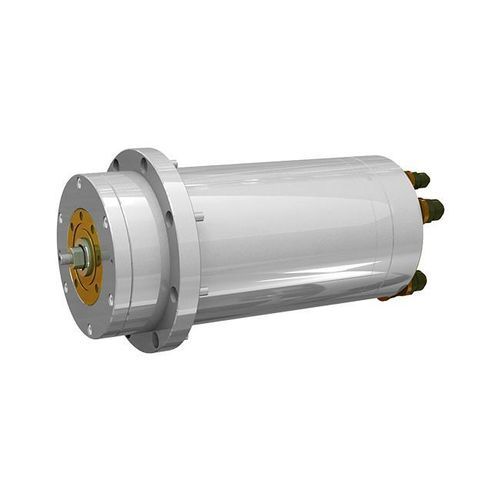

Broche pour rectification interne DYFDM-150(035)240/7.5-XWS

motoriséehydrostatiqueISO

Présentation
Conçue pour le rectification d'alésage à grande vitesse, la configuration DYFDM-150 réalise des opérations de rectification intérieure de précision sur un diamètre d'installation Φ150 mm. Le support hydrostatique maintient une précision de rotation de l'ordre de 0,0001 mm pendant l'usinage.

Principales valeurs
Diamètre d'installation : Φ150 mm
Vitesse maximale : 24 000 tr/min

Fiche technique

• Modèle : DYFDM-150(035)240/7.5-XWS
• Hauteur du centre (mm) : φ150
• Type d'huile de graissage : ISO VG2
• Pression d'alimentation en huile (MPa) : 2.5–3.0
• Rigidité statique axiale (N/μm) : ≥50
• Rigidité statique radiale (N/μm) : ≥40
• Faux-rond radial avant (mm) : ≤0.0003
• Jeu axial de l'extrémité (mm) : ≤0.0003
• Précision de rotation (mm) : ≤0.0001
• Type d'entraînement : Moteur intégré
• Sens de rotation : Sens antihoraire
• Vitesse maximale (tr/min) : 24000
• Fréquence maximale (Hz) : 800
• Système moteur : Moteur asynchrone
• Tension nominale (V) : 380
• Puissance de sortie S1 100% (kW) : 7.5
• Couple de sortie S1 100% (N·m) : 3
• Courant nominal S1 100% (A) : 15
• Système de refroidissement : Refroidissement par huile (recommandé)
• Domaine d'application : Meuleuse interne à grande vitesse
• Poids (kg) : 43±2

Caractéristiques / spécifications techniques

• Support hydrostatique garantissant une erreur de rotation très faible (≤0,0001 mm).
• Conçu pour la rectification interne à haute vitesse jusqu'à 24 000 tr/min.
• Moteur intégré pour simplifier l'installation et limiter les transmissions mécaniques.
• Huile recommandée : ISO VG2 ; pression d'alimentation 2.5–3.0 MPa.
• Rigidité statique élevée : axiale ≥50 N/μm ; radiale ≥40 N/μm.
