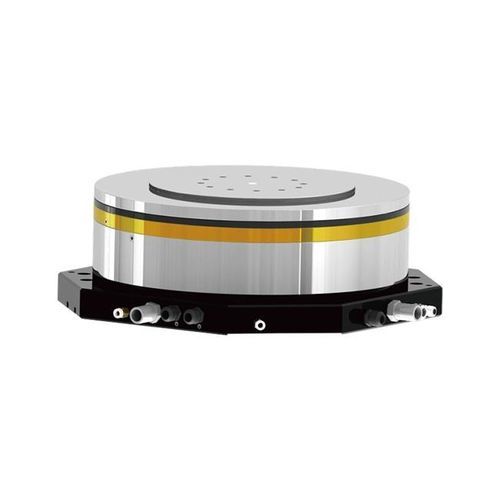

Broche pour rectification DYFDM-300(320)0.6/0.75-WS

hydrostatiqueISOrefroidie par eau

INTRODUCTION
Le DYFDM-300 est une unité hydrostatique pour l'axe B conçue pour les rectifieuses verticales. Il est destiné au positionnement rotatif lent et très précis sous charge de rectification, et non aux applications de meule à grande vitesse.

APPLICATION
Intégration comme unité de table rotative de l'axe B sur rectifieuses verticales et machines-outils similaires nécessitant une forte rigidité axiale et une grande précision de positionnement.

CARACTÉRISTIQUES PRINCIPALES

• Diamètre du disque : Φ300 mm
• Couple continu de sortie : 87 N·m (S1 100%)
• Rigidité statique axiale élevée : ≥2500 N/μm ; rigidité statique radiale : ≥400 N/μm
• Fonctionnement à basse vitesse : vitesse maximale 60 tr/min ; rotation bidirectionnelle
• Entraînement par moteur synchrone intégré : 1,3 kW, 380 V, 4 A
• Hydraulique : huile ISO VG10, pression d'alimentation 2,0–3,0 MPa
• Précision géométrique élevée : faux-rond radial avant ≤0,001 mm ; faux-rond de face d'extrémité ≤0,001 mm ; précision de rotation ≤0,0003 mm
• Refroidissement par eau recommandé pour stabilité thermique
• Masse approximative : 227 ±10 kg

SPÉCIFICATIONS TECHNIQUES

• Modèle : DYFDM-300(320)0.6/0.75-WS
• Diamètre du disque (mm) : Φ300
• Type d'huile de transmission : ISO VG10
• Pression d'alimentation en huile (MPa) : 2.0-3.0
• Rigidité statique axiale (N/μm) : ≥2500
• Rigidité statique radiale (N/μm) : ≥400
• Faux-rond radial avant (mm) : ≤0.001
• Faux-rond de la face d'extrémité (mm) : ≤0.001
• Précision de rotation (mm) : ≤0.0003
• Type de lecteur : Entraînement par moteur intégré
• Mouvement de rotation : Rotation bidirectionnelle
• Vitesse maximale (tr/min) : 60
• Fréquence maximale (Hz) : 52
• Système moteur : Moteur synchrone
• Tension nominale (V) : 380
• Puissance de sortie S1 100% (kW) : 1.3
• Couple de sortie S1 100% (N·m) : 87
• Courant nominal S1 100% (A) : 4
• Système de refroidissement : Refroidissement par eau (recommandé)
• Champ d'application : Table rotative d'axe B pour rectifieuses verticales
• Poids (kg) : 227 ±10
