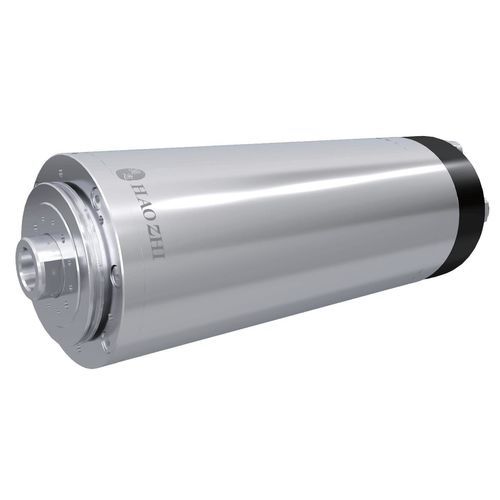

Broche pour rectification interne DGZM-08040/4.0 DWS

motoriséerefroidie par eau

Présentation
La DGZM-08040/4.0-DWS est une broche de rectification interne compacte, conçue pour la rectification de précision d'alésages de petit diamètre lorsque le diamètre d'installation et la masse mobile sont limités. Diamètre de la carcasse : 80 mm ; poids env. 7 kg. Puissance nominale 4,0 kW (S1), jusqu'à 6 kW (S6-20%), vitesse maximale 40 000 tr/min. Le refroidissement par eau est recommandé. Roulements à billes en céramique pour la stabilité à grande vitesse. Interface outil : trou droit et filetage Φ15-M14-X1.5.

Résumé des caractéristiques
Diamètre : Φ80 mm
Vitesse maximale : 40 000 tr/min
Puissance nominale (S1) : 4,0 kW — S6-20% : 6 kW
Couple nominal (S1) : 1,29 N·m — S6-40% : 1,91 N·m
Poids : env. 7 ± 0,5 kg

Fiche technique
Modèle : DGZM-08040/4.0 DWS
Fréquence maximale : 1 334 Hz
Vitesse nominale : 1 000 tr/min
Fréquence nominale : 100 Hz
Tension nominale : 380 V
Courant nominal : 8,2 A
Type de moteur : Moteur asynchrone
Type de roulement : Roulement à billes en céramique
Refroidissement : Refroidissement par eau (recommandé) ; débit 2–3 L/min à 0,25 MPa
Capteur de température moteur : KTY
Vitesse de vibration : 0,8 mm/s
Interface outil : Trou droit et filetage Φ15-M14-X1.5

Caractéristiques / spécifications techniques

• Modèle : DGZM-08040/4.0 DWS
• Diamètre de la carcasse : Φ80 mm — conception compacte pour encombrement limité
• Vitesse maximale : 40 000 tr/min (adaptée à la rectification de petits alésages)
• Puissance continue (S1) : 4,0 kW ; Puissance intermittente (S6-20%) : 6 kW
• Couple nominal : env. 1,29 N·m (S1) ; Couple (S6-40%) : 1,91 N·m
• Moteur : Asynchrone
• Roulements : Billes en céramique pour stabilité à haute vitesse
• Refroidissement : Eau recommandée — 2–3 L/min à 0,25 MPa
• Électrique : 380 V, 8,2 A (nominal)
• Capteur : KTY
• Vibration : 0,8 mm/s
• Poids : env. 7 ± 0,5 kg
• Interface outil : Trou droit et filetage Φ15-M14-X1.5
