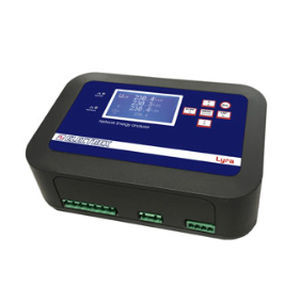

Analyseur pour réseau électrique PFALT-EH5090-110 LYRA ECT NET H WEB LOG 8

de qualité d'énergied'énergiemural

Aperçu
Lyra ECT Net H est un analyseur d'énergie et gestionnaire de données Web Wi‑Fi dans un boîtier pour fixation murale ou tableau, conçu pour les installations où l'espace sur rail DIN est insuffisant. Il mesure les paramètres électriques en basse tension, enregistre les vecteurs énergétiques et autres porteurs d'énergie, et mesure les harmoniques individuelles jusqu'au 51e ordre. Compatible exclusivement avec les transformateurs de courant externes Electrex ECT (ECT CT non inclus). L'appareil dispose de connecteurs pour Ethernet, capteurs environnementaux Electrex et d'un réseau RS485 pour connecter Lyra ECT RS485, Lyra I‑O ou d'autres appareils RS485 Modbus RTU. Une variante sur batterie est disponible.

Remarques
REMARQUE : Lyra ECT Net H peut être demandé dans différentes configurations matérielles ; se référer au tableau « How to order » ou à la fiche technique pour les variantes de code. REMARQUE : l'appareil nécessite des transformateurs externes Electrex ECT (non inclus) pour la mesure du courant.

Documentation disponible (titres)

• Fiche technique Lyra
• Instructions d'installation Lyra ECT Net
• Table de création des codes
• Fiche technique ECT CT
• Fiche technique Deca Sensor et Deca Sensor E‑Wi

Caractéristiques / spécifications techniques

• Type de produit : Analyseur d'énergie & Gestionnaire de données Web Wi‑Fi
• Modèle / code : Lyra ECT Net H / PFALT-EH5090-110
• Montage : boîtier mural / panneau (pour installations sans espace sur rail DIN)
• Système mesuré : paramètres électriques en basse tension
• Fonctions : analyse d'énergie, enregistreur de données pour plusieurs porteurs d'énergie
• Harmoniques : harmoniques individuelles jusqu'au 51e ordre
• Transformateurs de courant : compatible exclusivement avec les CT externes Electrex ECT (non inclus)
• Communications : Ethernet (RJ45) ; RS485 Master pour Lyra ECT RS485, Lyra I‑O et autres appareils RS485 Modbus RTU
• Capteurs : connecteurs pour capteurs environnementaux Electrex (module SI requis pour certains capteurs)
• Alimentation : 85÷265V secteur (variante sur batterie disponible)
• Variantes matérielles : plusieurs configurations disponibles (voir How to order / fiche technique)
