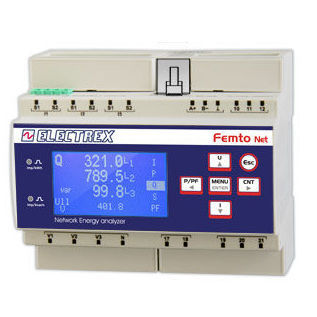

Analyseur de surveillance PFN66-EQ5D9-A21 FEMTO ECT NET D6 PQ WEB LOG 16 CHARTS

pour réseau électriqueindustrielde puissance

Présentation
Analyseur qualité de l'énergie et Web Data Manager pour la surveillance industrielle et la centralisation des données. Analyse de la qualité d'alimentation conforme aux normes EN 50160 et EN 61000-4-30. Classe de précision 0,5S avec mesure des harmoniques individuelles jusqu'au 51e ordre. Conçu pour une utilisation exclusive avec des transformateurs de courant externes ECT (non fournis). Supporte le pontage réseau entre RJ45 et RS485 pour la communication Modbus avec d'autres instruments Electrex.

Compatibilité et transformateurs de courant

• À utiliser exclusivement avec les TA externes ECT (exemples : PFAE000-01, PFAE000-02, PFAE000-03)
• Les transformateurs de courant de la série Electrex ECT sont compatibles avec cette version Femto D6

Mises à niveau incluses

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• 1 x PFSU940-05 Web
• 1 x PFSU940-30 Charts

Caractéristiques

• Analyse de la qualité d'alimentation selon EN 50160 et EN 61000-4-30
• Classe de précision 0,5S
• Mesure des harmoniques individuelles jusqu'au 51e ordre
• Pontage réseau entre RJ45 et RS485 pour communication Modbus
• Horloge permanente alimentée par batterie et mémoire non volatile
• Mise à jour du firmware à distance
• Afficheur graphique LCD
• 2 entrées digitales et 2 sorties digitales avec communs séparés
• 2 LED de calibration
• ExpBus pour dispositifs externes (E/S, capteurs environnementaux)
• Connectivité NFC
• Montage sur rail DIN : 6 modules
• Alimentation : 85 ÷ 265 Vac
• Conforme aux normes EN 50470-1 et EN 50470-3

Remarque
Les appareils de la série Femto D6 peuvent être proposés dans d'autres configurations matérielles. Se référer à la table de création de code ou à la fiche produit pour composer les différentes versions. Les transformateurs de courant compatibles sont disponibles dans la gamme ECT d'Electrex.

Spécifications techniques

• Code produit : PFN66-EQ5D9-A21
• Type : Analyseur qualité de l'énergie et Web Data Manager
• Normes d'analyse : EN 50160; EN 61000-4-30
• Classe de précision : 0,5S
• Harmoniques : harmoniques individuelles jusqu'au 51e ordre
• TA requis : TA externes série ECT (non inclus)
• Communication : RJ45 (Ethernet), RS485 (Modbus), pont réseau entre RJ45 et RS485
• Mises à niveau incluses : 2 x PFSU940-01 Log 8; 1 x PFSU940-25 Open Log; 1 x PFSU940-05 Web; 1 x PFSU940-30 Charts
• Horloge/mémoire : horloge alimentée par batterie, mémoire non volatile
• Firmware : mise à jour à distance
• Affichage : LCD graphique
• E/S digitales : 2 entrées digitales, 2 sorties digitales avec communs séparés
• Indicateurs : 2 LED de calibration
• Extension : ExpBus pour E/S externes et capteurs
• Connectivité : NFC
• Montage : rail DIN, 6 modules
• Alimentation : 85 ÷ 265 Vac
• Conformité : EN 50470-1, EN 50470-3
