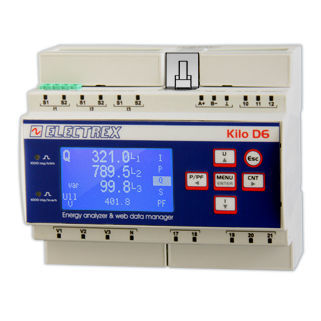

Analyseur de surveillance PFNK6-1Q5D9-121 KILO NET D6 PQ WEB LOG 16

pour réseau électriqueindustrielde qualité d'énergie

Présentation
Analyseur d'énergie et gestionnaire de données Web pour réseaux électriques industriels. Effectue l'analyse de la qualité de l'énergie conforme aux normes EN 50160 et EN 61000-4-30 et joue le rôle de passerelle réseau entre RJ45 et RS485 pour la communication Modbus avec les instruments Electrex sur la sous-réseau. Classe de précision 0,5S ; mesure des harmoniques simples jusqu'au 51e ordre. Horloge/calendrier astronomique pérenne alimenté par batterie et mémoire non volatile. Mise à jour du firmware à distance et écran LCD graphique. 2 entrées numériques et 2 sorties numériques avec commun séparé ; 2 LED de calibration. ExpBus pour E/S externes et capteurs environnementaux. Équipé NFC. Montage sur rail DIN, largeur 6 modules. Alimentation 85 ÷ 265 Vac. Conforme aux EN 50470-1 et EN 50470-3.

Mises à niveau incluses (livrées pour cette configuration)

• 2 × PFSU940-01 Log 8
• 1 × PFSU940-25 Open Log
• PFSU940-05 Web

Code produit
PFNK6-1Q5D9-121

Transformateurs de courant compatibles

• Transformateurs de courant à ouverture (split) série
• Transformateurs de courant mini à ouverture (mini split)

NOTE
Les appareils de la série Kilo peuvent être nécessaires dans d'autres configurations matérielles. Pour générer le code des différentes versions, reportez-vous au tableau de création de code ou à la fiche technique du produit sur la page produit.

Caractéristiques techniques / spécifications

• Fonction : Analyseur d'énergie qualité de puissance et gestionnaire de données Web
• Normes qualité de l'énergie : EN 50160 et EN 61000-4-30
• Précision : Classe 0,5S
• Harmoniques : Harmoniques simples jusqu'au 51e ordre
• Horloge/Calendrier : Horloge/calendrier astronomique pérenne avec batterie
• Mémoire : Mémoire non volatile
• Firmware : Mise à jour à distance
• Affichage : LCD graphique
• E/S numériques : 2 entrées numériques ; 2 sorties numériques avec commun séparé
• Indicateurs : 2 LED de calibration
• Bus d'extension : ExpBus pour dispositifs externes (E/S, capteurs environnementaux)
• Connectivité : Passerelle réseau RJ45 ↔ RS485 pour communication Modbus avec instruments Electrex sur la sous-réseau
• Interface : Équipé NFC
• Montage : Rail DIN, largeur 6 modules
• Alimentation : 85 ÷ 265 Vac
• Conformité : EN 50470-1 et EN 50470-3
