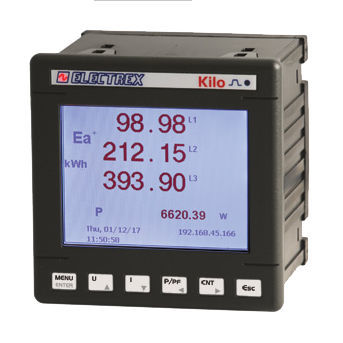

Analyseur de surveillance PFNK9-FQAD9-121 KILO F NET WI-FI EDA 96 PQ WEB LOG

pour réseau électriquepour réseauxindustriel

Présentation
Analyseur d'énergie et de qualité réseau avec Web Data Manager et communication Wi‑Fi via antenne externe (réf. PFC3530 incluse). Analyse de la qualité d'alimentation conforme aux normes EN 50160 et EN 61000-4-30. Classe de précision 0,5S, mesure des harmoniques individuelles jusqu'au 51e ordre. À utiliser exclusivement avec les TA ouvrables flexibles série FCTS (non fournis). Pont réseau entre les ports RJ45 et/ou Wi‑Fi et le port RS485 pour communication Modbus avec les instruments Electrex du sous-réseau.

Mises à niveau et fonctions incluses

• 2 × PFSU940-01 (Log 8)
• 1 × PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Caractéristiques et matériel
Horloge/calendrier astronomique perpétuel alimenté par batterie et mémoire non volatile. Mise à jour du firmware à distance. Affichage graphique LCD. 2 entrées numériques et 2 sorties numériques avec masse séparée. 1 LED de calibrage. ExpBus pour appareils externes (E/S et capteurs environnementaux). Équipé NFC. Dimension frontale 96 × 96 mm. Alimentation 85 ÷ 265 Vac. Conforme EN 50470-1 et EN 50470-3.

REMARQUE
Les appareils de la série Kilo peuvent être fournis dans d'autres configurations matérielles. Pour la composition du code et les versions disponibles, se référer au tableau de création de code ou à la fiche technique produit.

Transformateurs de courant compatibles

• Transformateurs de courant ouvrables flexibles série FCTS

Caractéristiques / spécifications techniques

• Modèle : KILO F NET (variante code PFNK9-FQAD9-121)
• Fonction : Analyseur d'énergie et de qualité réseau & Web Data Manager
• Communication : Wi‑Fi (antenne externe PFC3530 incluse), RJ45 et RS485 (Modbus)
• Normes qualité énergie : EN 50160 et EN 61000-4-30
• Précision : Classe 0,5S
• Harmoniques : Harmoniques individuelles jusqu'au 51e ordre
• Compatibilité TA : Utilisation exclusive avec TA ouvrables flexibles série FCTS (non fournis)
• Pont réseau : Pont entre RJ45 et/ou Wi‑Fi et RS485 pour communication Modbus avec instruments Electrex
• Upgrades inclus : 2 × PFSU940-01 (Log 8), 1 × PFSU940-25 (Open Log), PFSU940-05 (Web)
• Horloge / Mémoire : Horloge/calendrier astronomique perpétuel alimenté par batterie ; mémoire non volatile
• Firmware : Mise à jour du firmware à distance
• Affichage : LCD graphique
• E/S numériques : 2 entrées numériques, 2 sorties numériques avec masse séparée
• Indicateur : 1 LED de calibrage
• Bus d'extension : ExpBus pour E/S externes et capteurs environnementaux
• Autres : Équipé NFC
• Dimensions : 96 × 96 mm
• Alimentation : 85 ÷ 265 Vac
• Conformité : EN 50470-1 et EN 50470-3
