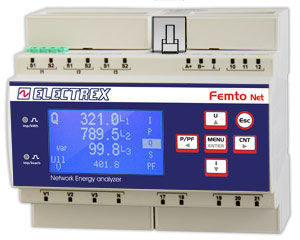

Analyseur de surveillance PFN66-EQ5D9-121 FEMTO ECT NET D6 PQ WEB LOG 16

pour réseau électriqueindustrielde qualité d'énergie

Présentation du produit
Analyseur d'énergie et de qualité du réseau avec Web Data Manager, conçu pour les réseaux électriques industriels et tertiaires. Réalise l'analyse de qualité de l'alimentation selon EN 50160 et EN 61000-4-30, classe de précision 0,5S, et mesure les harmoniques simples jusqu'au 51e ordre. Assure une fonction de pont réseau entre RJ45 et RS485 pour la communication Modbus et l'enregistrement local des données. Intègre la connectivité NFC et l'ExpBus pour I/O externes et capteurs environnementaux, ainsi qu'un écran LCD graphique pour la supervision locale.

Remarque
Les appareils de la série Femto D6 existent en plusieurs configurations matérielles. Pour composer le code produit correspondant aux différentes versions, se référer à la table de création de codes ou à la fiche technique produit.

Transformateurs de courant compatibles

• Transformateurs de courant Electrex série ECT (TA externes requis, non fournis)

Caractéristiques techniques

• Fonction : Analyseur d'énergie & Web Data Manager
• Normes : EN 50160 et EN 61000-4-30 (analyse qualité)
• Précision : classe 0,5S
• Harmoniques : harmoniques simples jusqu'au 51e ordre
• TA : utilisation exclusive avec TA externes ECT (ex. PFAE000-01, PFAE000-02, PFAE000-03) — TA non fournis
• Réseau : pont RJ45 ↔ RS485 pour communication Modbus et enregistrement des données sur sous-réseau
• Upgrades inclus (exemple de configuration) : 2 × PFSU940-01 Log 8, 1 × PFSU940-25 Open Log, 1 × PFSU940-05 Web
• Horloge & mémoire : horloge pérénne sur batterie et mémoire non volatile
• Firmware : mise à jour à distance
• Affichage : écran LCD graphique
• E/S numériques : 2 entrées digitales et 2 sorties digitales avec communs séparés
• Indicateurs : 2 LED de calibration
• Extension : ExpBus pour dispositifs externes (E/S, capteurs environnementaux)
• Connectivité : NFC
• Montage : rail DIN, largeur 6 modules
• Tension d'alimentation : 85 ÷ 265 Vac
• Conformité : EN 50470-1 et EN 50470-3
