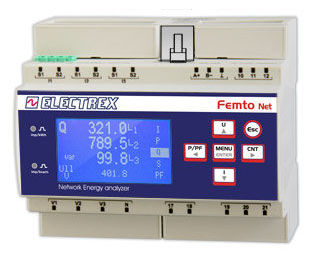

Analyseur de surveillance PFN66-EQ7D9-0MM FEMTO ECT RJ45 D6 PQ

pour réseau électriquede réseau ACde qualité d'énergie

Présentation
Analyseur d'énergie et gestionnaire de données pour l'analyse de la qualité de l'alimentation conforme à EN 50160 et EN 61000-4-30. Classe de précision 0,5S avec analyse des harmoniques simples jusqu'au 51e ordre. Conçu pour fonctionner avec des transformateurs de courant externes ECT (non fournis). Horloge permanente alimentée par batterie et mémoire non volatile pour conservation des données. Mise à jour du firmware à distance. Montage sur rail DIN (6 modules). Alimentation 85 ÷ 265 Vac. Conforme aux normes EN 50470-1 et EN 50470-3.

Caractéristiques

• Analyse de la qualité de l'alimentation (EN 50160 et EN 61000-4-30)
• Classe de précision 0,5S
• Mesure des harmoniques simples jusqu'au 51e ordre
• À utiliser exclusivement avec des TA externes ECT (non inclus) — codes exemples : PFAE000-01, PFAE000-02, PFAE000-03
• Horloge permanente alimentée par batterie
• Mémoire non volatile pour conservation des données
• Mise à jour du firmware à distance via port de communication
• Ports de communication : RJ45 et RS485 (esclave)
• Affichage LCD graphique pour visualisation locale
• 2 entrées numériques et 2 sorties numériques avec commun séparé
• 2 LED de calibration
• Interface ExpBus pour E/S externes et capteurs environnementaux
• Connectivité NFC pour lecture/écriture locale des paramètres
• Taille rail DIN : 6 modules
• Alimentation : 85 ÷ 265 Vac
• Conformité : EN 50470-1, EN 50470-3

REMARQUE
Les appareils de la famille Femto D6 peuvent exister en différentes configurations matérielles. Référez-vous à la table de création de codes ou à la fiche technique pour composer la bonne version/option.

Transformateurs de courant associés

• Transformateurs de courant externes série Electrex ECT (TA externes compatibles)

Caractéristiques techniques

• Fonction : Analyseur d'énergie et gestionnaire de données qualité
• Normes : EN 50160, EN 61000-4-30, EN 50470-1, EN 50470-3
• Classe de précision : 0,5S
• Harmoniques : harmoniques simples jusqu'au 51e ordre
• Mesure du courant : avec TA externes ECT (non inclus)
• Alimentation : 85 ÷ 265 Vac
• Affichage : LCD graphique
• Communications : RJ45, RS485 (esclave)
• E/S numériques : 2 entrées numériques, 2 sorties numériques (commun séparé)
• Interfaces additionnelles : ExpBus pour appareils externes, connectivité NFC
• Indicateurs : 2 LED de calibration
• Mémoire : Mémoire non volatile
• Gestion du temps : Horloge pérpétuelle alimentée par batterie
• Montage : Rail DIN, 6 modules
