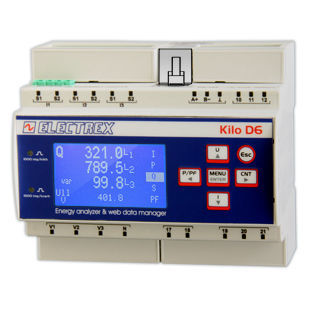

Analyseur de surveillance PFNK6-FQ5D9-121 KILO F NET D6 PQ WEB LOG 16

pour réseau électriquede réseau ACde qualité d'énergie

Vue d'ensemble
Analyseur qualité d'énergie et gestionnaire de données web conforme à EN 50160 et EN 61000-4-30. Conçu pour être utilisé exclusivement avec les TA ouvrables flexibles de la série FCTS (non fournis). Assure une fonction de passerelle réseau entre les ports RJ45 et RS485 pour la communication Modbus avec les instruments Electrex du sous-réseau. Inclut les modules d'extension décrits ci-dessous.

Inclus / Extensions

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• PFSU940-05 Web

Compatibilité

• Transformateurs de courant ouvrables flexibles série FCTS (non inclus)

Code produit
PFNK6-FQ5D9-121

Remarques
Les appareils de la série Kilo existent en différentes configurations matérielles ; se référer au tableau de création de code et à la fiche technique produit pour les variantes disponibles. Les TA flexibles de la série FCTS sont à commander séparément.

Caractéristiques / Spécifications techniques

• Fonction : Analyseur qualité d'énergie et gestionnaire de données web
• Normes : EN 50160 et EN 61000-4-30
• Classe de précision : 0,5S
• Harmoniques : harmonique individuelle jusqu'au 51e ordre
• Alimentation : 85 ÷ 265 Vac
• Horloge / Mémoire : Horloge/calendrier astronomique à pile ; mémoire non volatile
• Affichage : Écran LCD graphique
• Entrées / Sorties : 2 entrées numériques et 2 sorties numériques avec communes séparées
• Indicateurs d'étalonnage : 2 LED d'étalonnage
• Extension : ExpBus pour dispositifs externes (E/S, capteurs environnementaux)
• Connectivité : Passerelle réseau entre RJ45 et RS485 pour communication Modbus
• Fonctions additionnelles : NFC intégré ; mise à jour firmware à distance
• Montage : Rail DIN 6 modules
• Conformité : EN 50470-1 et EN 50470-3
• Capteurs requis : Utiliser avec TA ouvrables flexibles série FCTS (non inclus)
