Présentation

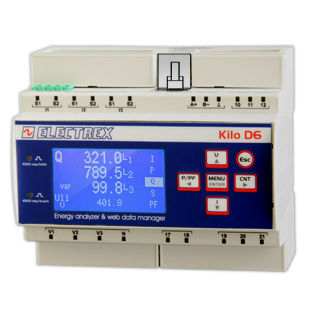

Analyseur de qualité d'énergie et Web Data Manager Wi‑Fi pour la surveillance et l'analyse de la qualité électrique. Communication Wi‑Fi via antenne externe (réf. PFC3530 incluse). Analyse de la qualité d'énergie conforme à EN 50160 et EN 61000-4-30. Fonctionne comme pont réseau entre les ports RJ45 et/ou Wi‑Fi et le port RS485 pour communication Modbus avec les instruments Electrex sur la sous‑réseau. Classe de précision 0,5S et mesure des harmoniques simples jusqu'au 51e ordre. Horloge/calendrier astronomique perpétuel alimenté par batterie et mémoire non volatile. Mise à jour du firmware à distance prise en charge. Afficheur graphique LCD. Boîtier pour rail DIN, 6 modules. Alimentation 85 ÷ 265 Vac.

Upgrades inclus

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• PFSU940-05 Web

E/S et interfaces

• Communication Wi‑Fi via antenne externe (PFC3530 incluse)
• Port Ethernet RJ45
• Port RS485 pour communication Modbus (pont réseau entre RJ45/Wi‑Fi et RS485)
• ExpBus pour appareils externes (E/S, capteurs environnementaux)
• Équipé NFC

Interface utilisateur et indicateurs

• Afficheur graphique LCD
• 2 LED de calibration

E/S numériques

• 2 entrées numériques
• 2 sorties numériques
• Entrées et sorties numériques avec communs séparés

Compatibilité
Les transformateurs de courant compatibles avec cette version de la série Kilo sont disponibles dans les sections accessoires :

• • Transformateurs de courant série split
  • Transformateurs de courant mini série split

Normes et conformité

• Analyse qualité d'énergie : EN 50160 et EN 61000-4-30
• Conformité comptage : EN 50470-1 et EN 50470-3

Notes
Les appareils de la série Kilo peuvent être fournis dans d'autres configurations matérielles ; les variantes de code sont définies via la table de création de code ou la fiche technique produit.

Caractéristiques / spécifications techniques

• Famille modèle : série Kilo
• Dénomination : KILO NET WI-FI EDA D6
• Code produit affiché : PFNK6-1QAD9-121
• Antenne incluse : antenne externe réf. PFC3530 (incluse)
• Classe de précision : 0,5S
• Harmoniques : harmoniques simples jusqu'au 51e ordre
• Horloge/Calendrier : astronomique perpétuel alimenté par batterie
• Mémoire : mémoire non volatile
• Firmware : mise à jour distante prise en charge
• Affichage : LCD graphique
• Entrées numériques : 2
• Sorties numériques : 2
• Communs E/S numériques : commun séparé pour entrées et sorties
• Calibration : 2 LED de calibration
• Extension : ExpBus pour E/S et capteurs environnementaux
• Connectivité : RJ45 Ethernet, Wi‑Fi, RS485 (Modbus)
• NFC : équipé
• Montage : rail DIN, 6 modules
• Alimentation : 85 ÷ 265 Vac
• Normes : EN 50160, EN 61000-4-30, EN 50470-1, EN 50470-3
• Upgrades inclus : 2 x PFSU940-01 (Log 8), 1 x PFSU940-25 (Open Log), PFSU940-05 (Web)
