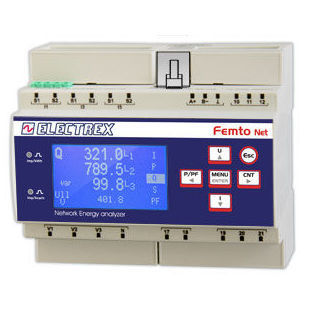

Analyseur de signal PFN66-EQAD9-121 FEMTO ECT NET WI-FI EDA D6 PQ WEB LOG

pour réseau électriquede qualité d'énergied'énergie

Aperçu
Analyseur d'énergie et de qualité de puissance avec gestionnaire de données Web Wi‑Fi et antenne externe (PFC3530 inclus). Analyse de la qualité de réseau conforme aux normes EN 50160 et EN 61000-4-30. Classe de précision 0,5S ; harmoniques individuelles jusqu'au 51e ordre. Conçu pour une utilisation avec des transformateurs de courant externes ECT (non fournis) — exemples : PFAE000-01, PFAE000-02, PFAE000-03. Fonctionne comme pont réseau entre RJ45 et/ou Wi‑Fi et RS485 pour communication Modbus et enregistrement des données. Le package inclut des upgrades logiciels : 2×PFSU940-01 (Log 8), 1×PFSU940-25 (Open Log), 1×PFSU940-05 (Web). Équipé d'un horloge perpétuelle sur pile, mémoire non volatile, mise à jour du firmware à distance, écran LCD graphique, NFC et ExpBus pour E/S et capteurs externes. Montage sur rail DIN, taille 6 modules. Alimentation 85 ÷ 265 Vac. Conforme EN 50470-1 et EN 50470-3.

Remarques
Les appareils de la série Femto D6 peuvent exister dans d'autres configurations matérielles. Se référer à la table de création de code ou à la fiche produit pour les configurations et codes de commande disponibles. Les TA externes ECT sont requis mais non fournis.

Transformateurs de courant compatibles

• Transformateurs de courant externes Electrex série ECT (ex. PFAE000-01, PFAE000-02, PFAE000-03)

Caractéristiques techniques

• Famille produit : série Femto D6
• Fonction : Analyseur d'énergie et qualité de puissance & Web Data Manager Wi‑Fi
• Wi‑Fi : via antenne externe (PFC3530 inclus)
• Normes : EN 50160, EN 61000-4-30
• Classe de précision : 0,5S
• Harmoniques : harmoniques individuelles jusqu'au 51e ordre
• Transformateurs de courant : utilisation exclusive avec TA externes ECT (non inclus)
• Pont réseau : RJ45 et/ou Wi‑Fi vers RS485 pour Modbus et enregistrement
• Upgrades inclus : 2×PFSU940-01 (Log 8), 1×PFSU940-25 (Open Log), 1×PFSU940-05 (Web)
• Horloge et mémoire : horloge perpétuelle sur pile ; mémoire non volatile
• Firmware : mise à jour à distance
• Interface utilisateur : écran LCD graphique
• E/S numériques : 2 entrées numériques, 2 sorties numériques avec communs séparés
• Indicateurs : 2 LED de calibration
• Extension : ExpBus pour dispositifs externes (E/S et capteurs environnementaux)
• Connectivité : NFC
• Montage : rail DIN, 6 modules
• Alimentation : 85 ÷ 265 Vac
• Conformité : EN 50470-1 et EN 50470-3
