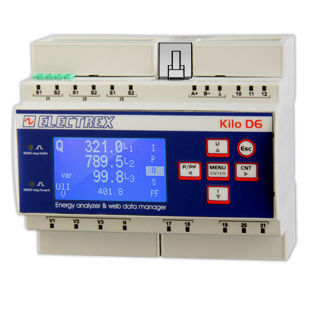

Analyseur de surveillance PFNK6-FQAD9-121 KILO F NET WI-FI EDA D6 PQ WEB LOG

pour réseau électriqueindustrielde qualité d'énergie

Description
Analyseur d'énergie et de qualité de puissance et Web Data Manager PFNK6-FQAD9-121 (KILO F NET, variante D6) avec communication Wi‑Fi via antenne externe réf. PFC3530 (incluse). Analyse de la qualité de l'énergie conforme aux normes EN 50160 et EN 61000-4-30. À utiliser exclusivement avec les transformateurs de courant ouvrables flexibles série FCTS (non fournis). Sert de passerelle réseau entre les ports RJ45 et/ou Wi‑Fi et le port RS485 pour communication Modbus avec les instruments Electrex du sous-réseau.

Upgrades inclus

• 2 x PFSU940-01 (Log 8)
• 1 x PFSU940-25 (Open Log)
• PFSU940-05 (Web)

Fonctionnalités principales

• Classe de précision : 0,5S
• Analyse des harmoniques : harmoniques simples jusqu'au 51e ordre
• Horloge/calendrier astronomique perpétuel alimenté par batterie et mémoire non volatile
• Mise à jour du firmware à distance
• Affichage : écran graphique LCD
• 2 entrées numériques et 2 sorties numériques avec commun séparé
• 2 LED de calibration
• ExpBus pour périphériques externes (E/S et capteurs environnementaux)
• NFC intégré
• Montage sur rail DIN, largeur 6 modules
• Alimentation : 85 ÷ 265 Vac
• Conformité : EN 50470-1 et EN 50470-3

Note d'utilisation
Le dispositif sert de Web Data Manager avec fonctions de journalisation et gestion des données via Web. Pour la mesure de courant, utiliser les TA ouvrables flexibles série FCTS (non fournis). Le kit Wi‑Fi inclut l'antenne externe réf. PFC3530. D'autres configurations matérielles existent : consulter la fiche technique ou le tableau de création du code pour composer les versions.

Caractéristiques techniques

• Code produit : PFNK6-FQAD9-121
• Famille : série Kilo
• Variante modèle : D6 (KILO D6)
• Fonction : Analyseur d'énergie et qualité de puissance & Web Data Manager
• Communication : RJ45 et Wi‑Fi (antenne externe réf. PFC3530 incluse)
• Bridge réseau : entre RJ45/Wi‑Fi et RS485 (Modbus)
• Upgrades inclus : PFSU940-01 (x2), PFSU940-25 (x1), PFSU940-05
• Normes : EN 50160, EN 61000-4-30
• Précision : Classe 0,5S
• Harmoniques : jusqu'au 51e ordre
• Horloge/mémoire : horloge astronomique batterie et mémoire non volatile
• Affichage : LCD graphique
• E/S numériques : 2 entrées numériques, 2 sorties numériques avec commun séparé
• Indicateurs : 2 LED de calibration
• Extension : ExpBus pour E/S externes et capteurs
• NFC : équipé
• Montage : rail DIN, 6 modules
• Alimentation : 85 ÷ 265 Vac
• Conformité : EN 50470-1 et EN 50470-3
• TA compatibles : série FCTS TA ouvrables flexibles (non inclus)
