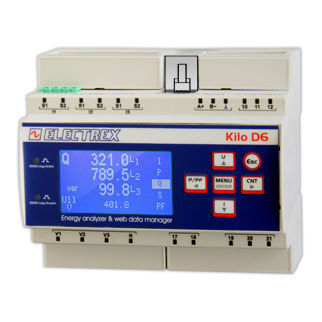

Analyseur de surveillance PFNK6-FQ5D9-A21 KILO F NET D6 PQ WEB LOG 16 CHARTS

pour réseau électriquede réseau ACpour réseaux

Présentation
Analyseur d'énergie Power Quality et Web Data Manager pour la surveillance et la gestion d'installations électriques. Réalise l'analyse de la qualité d'énergie conforme aux normes EN 50160 et EN 61000-4-30. Utilisable exclusivement avec les transformateurs de courant ouvrables flexibles série FCTS (non inclus). Assure la fonction de pont réseau entre les ports RJ45 et RS485 pour la communication Modbus avec les instruments Electrex sur la sous-réseau.

Mises à jour incluses

• n. 2 PFSU940-01 Log 8
• n. 1 PFSU940-25 Open Log
• PFSU940-05 Web
• PFSU940-30 Charts

Code
Code : PFNK6-FQ5D9-A21

Documentation disponible

• Fiche produit Kilo D6 et 96 (pdf)
• Table création codes pour familles Net (pdf)
• Instructions d'installation Kilo F RJ45 D6 et Kilo F net D6 2DI/2DO 4COMMON (pdf)
• Fiche produit FCTS FLEXIBLE SPLIT CT (pdf)

Remarques
Les appareils de la famille Kilo peuvent être demandés dans d'autres configurations matérielles. Pour construire le code correspondant aux différentes versions, se référer à la table de création des codes ou à la fiche produit.

Transformateurs de courant compatibles

• Transformateurs de courant ouvrables flexibles série FCTS (non inclus)

Caractéristiques techniques

• Type : Analyseur d'énergie Power Quality & Web Data Manager
• Normes qualité d'énergie : EN 50160, EN 61000-4-30
• Compatibilité TA : TA ouvrables flexibles série FCTS (non inclus)
• Pont réseau : RJ45 ↔ RS485 pour communication Modbus avec les instruments Electrex
• Mises à jour incluses : 2×PFSU940-01 Log 8; 1×PFSU940-25 Open Log; PFSU940-05 Web; PFSU940-30 Charts
• Classe de précision : 0,5S
• Analyse des harmoniques individuelles jusqu'au 51e ordre
• Horloge/calendrier astronomique perpétuel alimenté par batterie
• Mémoire non volatile
• Mise à jour du firmware à distance
• Écran LCD graphique
• 2 entrées numériques (2DI)
• 2 sorties numériques (2DO) avec 4 contacts communs séparés
• 2 LED de calibrage
• ExpBus pour dispositifs externes (E/S, capteurs environnementaux)
• Équipé NFC
• Dimensions rail DIN : 6 modules
• Alimentation : 85 ÷ 265 Vac
• Conformités : EN 50470-1 & EN 50470-3 ; EN 50160 et EN 61000-4-30
