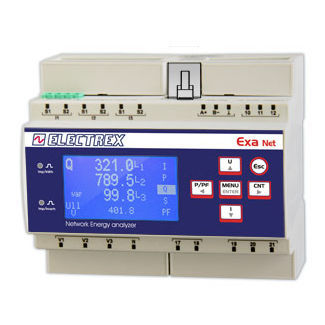

Analyseur pour réseau électrique PFNE6-FH509-110 EXA F NET D6 H WEB LOG 8

industrielde qualité d'énergied'énergie

Présentation produit
Le PFNE6-FH509-110 EXA F NET D6 H est un analyseur d'énergie et gestionnaire de données Web conçu pour l'intégration dans des sous-réseaux Modbus industriels. Classe de précision 0,5S avec mesure des harmoniques simples jusqu'au 51e ordre. Compatible uniquement avec les transformateurs de courant ouvrables flexibles série FCTS (CTs non fournis). Fonctionne comme pont réseau entre le port RJ45 et le port RS485 pour la communication Modbus avec d'autres instruments Electrex et la mémorisation des données. Inclut les upgrades PFSU940-01 (Log 8) et PFSU940-05 (Web). Horloge perpétuelle sur pile et mémoire non volatile pour rétention des données. Mise à jour du firmware à distance et écran graphique LCD pour visualisation locale.

Principales caractéristiques

• Classe de précision : 0,5S
• Mesure des harmoniques simples jusqu'au 51e ordre
• Compatible uniquement avec la série de CT flexibles FCTS (CTs non fournis)
• Fonction pont réseau entre RJ45 (Ethernet) et RS485 pour communication Modbus
• Inclus : PFSU940-01 (Log 8) et PFSU940-05 (Web)
• Horloge perpétuelle sur pile et mémoire non volatile pour conservation des données
• Mise à jour du firmware à distance
• Affichage graphique LCD pour lecture locale
• Deux LEDs de calibration pour vérification sur site
• Interface ExpBus pour E/S externes et capteurs environnementaux
• Connectivité NFC pour configuration et interaction
• Montage sur rail DIN : occupe 6 modules
• Alimentation large plage : 85 ÷ 265 Vac
• Conformité : EN 50470-1, EN 50470-3

Notes d'utilisation

• Exige les transformateurs de courant ouvrables flexibles série FCTS pour la mesure du courant ; ces CTs ne sont pas fournis.
• Agit en tant que gestionnaire de données Web et analyseur d'énergie ; adapté à l'intégration dans des architectures Modbus via le pont RJ45↔RS485 pour communiquer avec d'autres appareils Electrex et le stockage central.

Spécifications techniques

• Famille modèle : série EXA (variante Exa Net D6), référence PFNE6-FH509-110
• Précision : classe 0,5S
• Harmoniques : harmoniques simples jusqu'au 51e ordre
• Alimentation : 85 ÷ 265 Vac
• Montage : rail DIN, largeur 6 modules
• Affichage : LCD graphique
• Connectivité : RJ45 (Ethernet), RS485 (Modbus), NFC, ExpBus
• Mémoire : mémoire non volatile avec horloge sur pile
• Horloge : horloge perpétuelle alimentée par pile
• Indicateurs : 2 LEDs de calibration
• Logiciel/firmware : mise à jour à distance prise en charge ; inclut Log 8 et Web (PFSU940-01, PFSU940-05)
• Compatibilité : uniquement avec la série de CT flexibles FCTS
• Normes : EN 50470-1, EN 50470-3
