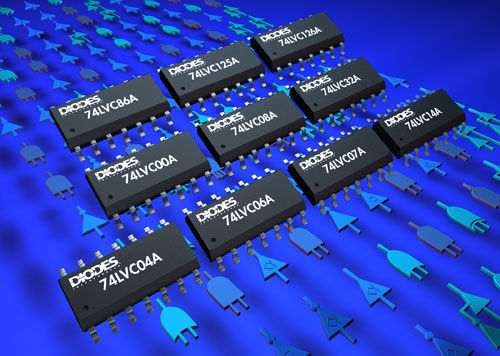

Porte logique standard 1.65 - 5.5 V | 74LVC07A

Le 74LVC07A fournit six indépendants ouvrir-vidange des amortisseurs. Le dispositif est conçu pour l'opération avec une gamme d'alimentation d'énergie de 1.65V à 5.5V. Les entrées sont tolérantes à 5.5V permettant à ce dispositif d'être utilisé dans un environnement mélangé de tension. Le dispositif est entièrement indiqué pour des applications partielles de puissance vers le bas en utilisant IOFF. Les circuits d'IOFF neutralisent le rendement empêchant le refoulement courant préjudiciable quand le dispositif est mis hors tension. Les sorties peuvent être reliées à l'instrument actif-bas câbler-OU ou actif-haut câbler-ET aux fonctions. Dispositifs et avantages Grand choix de tension d'alimentation de 1.65V à 5.5V Descend 24mA à VCC = 3.3V Consommation de basse puissance de CMOS IOFF soutient l'opération de mode de Partiel-Puissance-Vers le bas Les entrées ou les sorties acceptent jusqu'à 5.5V Des entrées peuvent être conduites par 3.3 V ou 5.5V tenant compte des applications de traduction de tension. La protection d'ESD excède JESD 22 modèle de machine d'o 200-V (A115-A) modèle de corps humain d'o 2000-V (A114-A) o excède le modèle de dispositif chargé par 1000-V (C101C) Le Latch-Up excède 250 mA par JESD 78, classe II Gamme des options de paquet SO-14 et TSSOP-14 disponibles dans le composé vert de bâti (aucun Br, Sb) Finition sans plomb RoHS conforme
