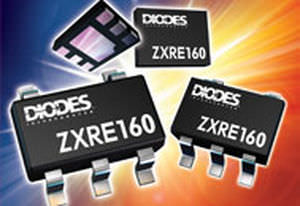

Régulateur 0.6 V, 15 mA | ZXRE160

Le ZXRE160 est un régulateur réglable de shunt de 5 bornes offrant d'excellentes possibilités de stabilité de température et de manipulation de rendement. Ce dispositif offre un perfectionnement à la pièce ZXRE060 pour l'usage dans des applications d'un mode de comparateur. En mode de régulateur de shunt, le ZXRE160 simplifie la conception des régulateurs d'isolement de la basse tension DC-DC. Avec sa basse goupille de 0.6V FB, il peut commander le règlement des rails en tant que bas 0.6V. Ceci rend la pièce idéale pour les convertisseurs du dernier cri de POL de tension de microprocesseur, de noyau de DSP et de PLD. Le rendement open-collector de dispositif peut fonctionner à partir de 0.2V à 18V et la tension réglée de rendement peut être placée par le choix de deux résistances externes de diviseur. La séparation de l'entrée du rendement de collecteur ouvert permet au ZXRE160 d'être employé pour faire de bas régulateurs peu coûteux de renvoi fonctionnant à de basses tensions d'entrée. Le ZXRE160 est disponible dans deux catégories avec des tolérances initiales de 0.5% et de 1% pour A et les catégories standard respectivement. Il est disponible dans la goupille du profil bas 5 d'économie de l'espace SC70/SOT353, TSOT25 mince et paquets très petits DFN1520. Dispositifs et avantages Basse tension de référence (VFB = 0.6V) -40°C à la température ambiante de +125°C Tolérance de tension de référence à +25°C 0.5% ZXRE160A 1% ZXRE160 Dérive typique de la température système mv <4 (0°C à +70°C) système mv <6 (- 40°C à +85°C) <12mV (- 40°C à +125°C) 0.2V au rendement 18V open-collector Rejet d'alimentation d'énergie élevée (>45dB à 300kHz) Totalement sans plomb et entièrement RoHS conformes Halogène et antimoine librement. Dispositif vert
