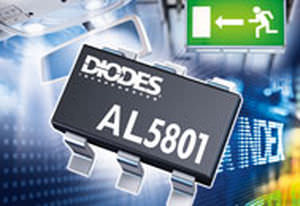

Driver de LED pour éclairage 100 V, 350 mA | AL5801

L'AL5801 combine un transistor MOSFET du N-canal 100V avec un transistor pré-décentré de NPN pour faire un petit conducteur simple de l'empreinte de pas LED. Le courant de LED est placé par une résistance externe reliée à de la borne de REXT (4) à la borne de la terre (6), le transistor pré-décentré interne développe approximativement 0.56V à travers la résistance externe. Les AL5801 ouvrir-vidangent le rendement peuvent fonctionner à partir de 1.1V à 100V lui permettant de fonctionner à partir de 5V aux alimentations de l'énergie 100V sans composants additionnels. Obscurcir de PWM du courant de LED peut être réalisé en conduisant la borne POLARISÉE (1) avec un transistor open-collector externe de NPN ou ouvrir-vidange le transistor MOSFET de N-canal. L'AL5801 est disponible dans un paquet SOT26 et est idéal pour conduire des courants de LED jusqu'à 350mA. Dispositifs et avantages Goupille tension de rétroaction de référence VRSET = 0.56V à +25ºC -40 à la température ambiante de +125ºC 1.1V à 100V ouvrir-vidangent le rendement Le coefficient négatif de la température VRSET réduit automatiquement le courant de LED à températures élevées SOT26 : Disponible dans le composé vert de bâti (aucun Br, Sb) Basse impédance thermique SOT26 avec l'armature de cuivre de fil
