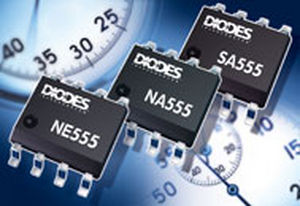

Circuit intégré temporisateur 0.5 MHz, 4.5 - 16 V | SA555

Ces dispositifs sont des circuits de synchronisation de précision capables de produire le temps précis retarde ou oscillation. Dans le mode de fonctionnement à retard de temps ou monostable, l'intervalle synchronisé est commandé par un réseau externe simple de résistance et de condensateur. Dans le mode de fonctionnement astable, le coefficient de fréquence et d'utilisation peut être commandé indépendamment avec deux résistances externes et un condensateur externe simple. Les niveaux de seuil et de déclenchement sont normalement deux-tiers et un tiers, respectivement, de VCC. Ces niveaux peuvent être changés au moyen de la borne de commande-tension. Quand l'entrée de déclenchement tombe au-dessous du niveau de déclenchement, la bascule est placée, et le rendement passe à 1. Si l'entrée de déclenchement est au-dessus du niveau de déclenchement et l'entrée de seuil est au-dessus du niveau de seuil, la bascule est remise à zéro et le rendement est bas. La remise (REMISE) entrée peut dépasser toutes autres entrées et peut être employée pour lancer un nouveau cycle de synchronisation. Quand la REMISE passe à 0, la bascule est remise à zéro, et le rendement passe à 0. Quand le rendement est bas, un chemin de bas-impédance est fourni entre la décharge (DISCH) et la terre. Le circuit de rendement est capable du courant de descente ou d'approvisonnement jusqu'à 200mA. L'opération est indiquée pour des approvisionnements en 5V à 15V. Avec un approvisionnement 5-V, les niveaux de sortie sont compatibles avec des entrées de TTL. Les NE555, les SA555 et les NA555 sont fournis dans une petite goupille le paquet (SO-8) d'ensemble 8.
