Interrupteur programmable 1.6 - 3.6 V | AH1898

basse tensionà effet Hall

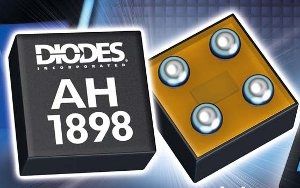

L'AH1898 est une gamme magnétique de micropuissance (Bop/Brp) l'IC que sélectionnable de commutateur d'effet d'Omnipolar hall avec interne tirent vers le haut et abaissent des possibilités, conçues pour l'équipement portatif et à piles du consommateur tel que les téléphones cellulaires et les PCs portatifs. Pour soutenir des microcontrôleurs d'équipement à piles et de basse tension, l'AH1898 peut fonctionner sur la gamme d'approvisionnement de 1.6V à 3.6V et emploie un système synchronisant hibernating pour réduire au minimum la puissance d'énergie. Le courant moyen d'approvisionnement est seulement 4.3µA typique à 1.80V. L'AH1898 a une estimation de 8kV ESD sur les goupilles d'approvisionnement et de rendement. Pour réduire au minimum la carte espacez l'AH1898 est empaqueté dans le petit paquet de CSP (0.81mm x 0.81mm typiques). Le rendement est activé avec un poteau du nord ou du sud de force suffisante de champ magnétique. L'utilisateur peut choisir une de deux bandes magnétiques de sensibilité par l'intermédiaire de la goupille de BSEL sans addition de tous les composants externes permettant une solution flexible mais petite. La bande choisie peut être câblée ou être changée en marche par l'intermédiaire d'une source de logique telle qu'un microcontrôleur. Quand la perpendiculaire magnétique de la densité de flux (b) au paquet est plus grande qu'actionnent le point (Bop), le rendement sera allumé (le bas tiré) et tenu jusqu'à ce que B soit inférieur au point de dégagement (Brp). Le rendement demeurera outre de le moment où il n'y a aucun champ magnétique. L'AH1898 est disponible en paquet U-WLB0808-4.
