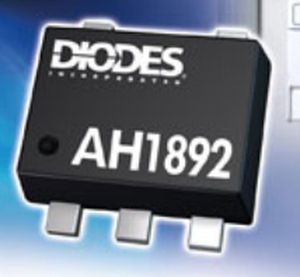

Capteur de proximité à effet Hall 1.6 - 3.6 V, 4.3 µA | AH1892

analogiqueminiature

L'AH1892 est une gamme magnétique de micropuissance (Bop/Brp) l'IC que sélectionnable de commutateur d'effet d'Omnipolar hall avec interne tirent vers le haut et abaissent des possibilités, conçues pour l'équipement du consommateur s'étendant des téléphones cellulaires portatifs et à piles et des PCs portatifs aux appareils ménagers et aux applications industrielles. Pour soutenir des microcontrôleurs d'équipement à piles et de basse tension, l'AH1892 peut fonctionner sur la gamme d'approvisionnement de 1.6V à 3.6V et emploie un système synchronisant hibernating pour réduire au minimum la puissance d'énergie. Le courant moyen d'approvisionnement est seulement 4.3?A typique à 1.8V. Basé sur le découpeur a stabilisé l'architecture et ESD de 8kV sur des goupilles d'approvisionnement et de rendement, l'AH1892 fournit les solutions fiables et robustes sur la plage entière de fonctionnement. Pour réduire au minimum la carte espacez l'AH1892 est empaqueté dans le petit et le paquet U-WLB0707-4 (CSP 0.71mm x 0.71mm typiques) ou SOT553 plombé de profil bas le rendement est activé avec un poteau du nord ou du sud de force suffisante de champ magnétique. L'utilisateur peut choisir une de deux bandes magnétiques de sensibilité par l'intermédiaire de la goupille de BSEL sans addition de tous les composants externes permettant une solution flexible mais petite. La bande choisie peut être câblée ou être changée en marche par l'intermédiaire d'une source de logique telle qu'un microcontrôleur. Quand la densité magnétique de flux (b) est plus grande qu'actionnent le point (Bop), le rendement sera allumé (le bas tiré) et tenu jusqu'à ce que B soit inférieur au point de dégagement (Brp).
