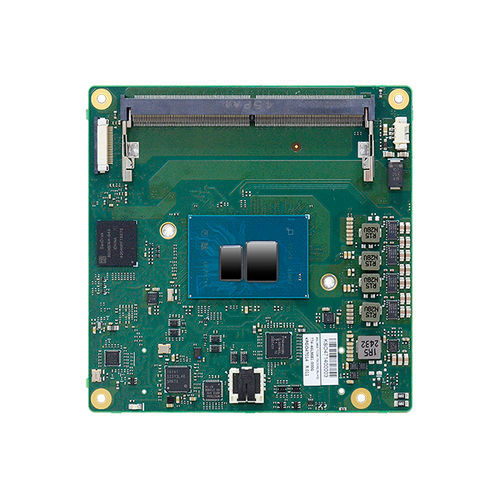

System-on-module PICMG ASL968

COM Express CompactIntel Atom® x7433REIntel Atom® x7211RE

Présentation

Le ASL968 est un module COM Express® Compact Type 6 de DFI conçu pour les systèmes embarqués industriels et robustes. Il prend en charge les processeurs Intel® Atom® x7000RE (Amston Lake) et Intel® Core™ 3 / N-series (Twin Lake), la mémoire DDR5 à canal unique avec In-band ECC, et offre trois sorties d'affichage indépendantes. Le module propose des options d'extension flexibles et un grand nombre d'E/S embarquées adaptées aux applications industrielles.

Points clés

• Format COM Express® Compact Type 6 (95 mm x 95 mm)
• Compatible Intel® Atom x7000RE et Intel® Core™ 3 / N-series
• SODIMM DDR5-4800 single-channel jusqu'à 16 Go avec support In-band ECC
• Triple affichage indépendant : 1 x LVDS/eDP + 2 x DDI (eDP jusqu'à 4096x2160 @60Hz)
• Jusqu'à 8 x PCIe x1 (Gen3) et E/S embarquées riches incluant Intel® 2.5GbE, SATA, USB

Caractéristiques techniques

• Processeur : familles Intel® Atom x7000RE (Amston Lake) et Intel® Core™ 3 / N-series (Twin Lake). Exemples : Atom x7835RE, x7433RE, x7211RE ; Core 3 N355, N150.
• Mémoire : 1 SODIMM 262 broches, DDR5‑4800 single-channel jusqu'à 16 Go ; In-band ECC (IBECC) supporté.
• BIOS : AMI SPI 256 MHz.
• Graphismes : Intel® UHD, prise en charge DirectX 12, OpenGL 4.6, Vulkan 1.2 ; décodage/encodage matériel jusqu'à 4K60 (AV1, HEVC, VP9, SCC).
• Affichage : 1 x LVDS (double canal jusqu'à 1920x1200 @60Hz) ou eDP (4096x2160 @60Hz) + 2 x DDI ; triple affichage indépendant pris en charge.
• Extension : Jusqu'à 8 x PCIe x1 (Gen3) avec options de co-layout pour Ethernet et SATA sur demande.
• Interfaces : I2C, SMBus, LPC (par défaut) / eSPI (option BOM), 2 x UART (TX/RX), CAN (option co-layout), 1 x DIO 8 bits.
• USB & Stockage : 2 x USB 3.2 Gen2 (option jusqu'à 4 via hub), 8 x USB 2.0 ; 2 x SATA 3.0 (6 Gb/s) ; 1 x eMMC 5.1 64 Go embarqué.
• Audio & Ethernet : Interface HD Audio ; 1 x Intel® I226 série 2.5GbE (co-layout PCIe x1 disponible).
• Sécurité : TPM 2.0 (option : fTPM).
• Alimentation : Mode ATX 8,5–20 V, 5VSB, VCC_RTC ; Mode AT 8,5–12 V, VCC_RTC. Consommation : TBD.
• Systèmes d'exploitation : Windows 11/10 IoT Enterprise 64-bit, Linux.
• Environnement : Température fonctionnelle : -40°C à 85°C (SKUs Amston Lake) ; 0°C à 60°C (SKUs Twin Lake). Stockage : -40°C à 85°C. Humidité : 10%–90% RH.
• Dimensions & conformité : COM Express® Compact 95 mm x 95 mm ; PICMG COM Express® R3.1 Type 6.
• Certifications : CE, FCC, RoHS.
• Contenu du colis : Ventilateur (A71-108312-000G) ; Dissipateur (bloc CPU uniquement) A71-810417-000G ; Pâte thermique 912-077832-000G.
• Pays d'origine : Taiwan.
