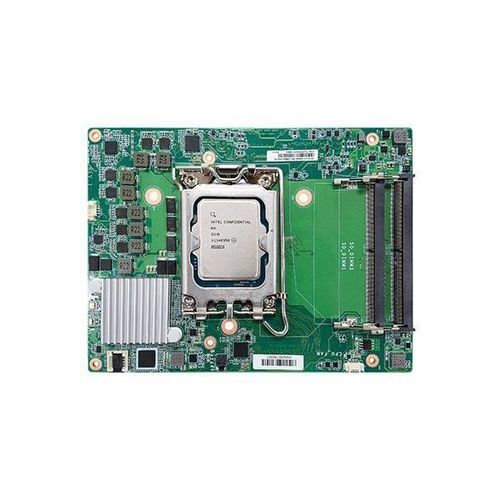

System-on-module COM-HPC RPS9HC series

13th Generation Intel® Core™Intel® Core™ i9-13900EIntel® Core™ i9-13900TE

Présentation
La gamme RPS9HC est un System-on-Module COM-HPC® Client Size C destinée au calcul embarqué haute performance. Elle prend en charge les processeurs Intel® Core™ 14e et 13e gen, la mémoire DDR5, de multiples expansions haut débit et quatre affichages indépendants jusqu'à 8K, conçue pour des applications nécessitant un cycle de vie processeur long.

Points clés

• Format / conformité : PICMG COM-HPC® R1.15, Client Size C
• Processeur : Intel® Core™ 14e / 13e gen (LGA 1700)
• Mémoire : 4 × sockets DDR5 SO-DIMM, jusqu'à 192 Go
• Graphiques / affichages : Support quad affichage (eDP + 3 × DDI) ; DDI jusqu'à 8K, eDP jusqu'à 5K
• Expansion : 1 × PCIe x16 (Gen5) ; 4 × PCIe x4 (Gen4)
• E/S : 2 × Intel 2.5GbE, ports USB, SATA, GPIO
• Cycle de vie : Support typique jusqu'à Q1'38 (roadmap Intel IOTG)

Caractéristiques techniques

• Support processeur : 14e Gen Intel® Core™ (LGA 1700, TDP jusqu'à 65 W) incluant i9-14900 et versions basse consommation T ; prise en charge des 13e Gen (ex. i9-13900E).
• Chipset : variantes Intel® R680E / Q670E / H610E.
• Mémoire : 4 × DDR5 SO-DIMM, double canal, jusqu'à 192 Go ; ECC pris en charge sur R680 avec certains CPU.
• BIOS : AMI SPI 256 Mbit.
• Graphiques : Intel® HD Gen9 (OpenGL 4.5, DirectX 12, OpenCL 2.1) ; décodage/encodage matériel pour AVC/H.264, HEVC/H.265, VP8/VP9, JPEG/MJPEG.
• Affichages : 3 × DDI (HDMI/DP++) jusqu'à 8K ; 1 × eDP jusqu'à 5K ; quad affichage via eDP + 3 DDI.
• Expansion / interfaces : 1 × PCIe x16 (Gen5) ; 4 × PCIe x4 (Gen4) ; 2 × PCIe x4 (Gen3) ; 2 × PCIe x1 (Gen3) ; eSPI, I2C, SMBus, 2 × UART.
• Ethernet : 2 × Intel® I226 PHY (1 GbE et 2.5 GbE).
• USB / Stockage / GPIO : 4 × USB 3.2 Gen2 ; 8 × USB 2.0 ; 2 × SATA 3.0 ; GPIO 12 bits.
• Audio : Codec HD Audio.
• Watchdog : Programmable 1–255 s ; réinitialisation système.
• Sécurité : TPM 2.0 disponible sur demande.
• Alimentation : Modes ATX et AT pris en charge. Typique : 12V @ 2,7A (32,4 W) ; Max : 12V @ 24,2A (290,4 W).
• Systèmes d'exploitation : Windows 10 IoT Enterprise 64-bit, Windows 11 ; Linux (Ubuntu 20.04).
• Environnement : Opération : 0–60 °C ; stockage : −40–85 °C ; humidité 5–90 % HR.
• Dimensions : COM-HPC® Client Size C ; 160 × 120 mm (6,30" × 4,72").
• Contenu du kit : Kit carte porteuse COM836 (770-COM8361-000G) inclus.
• Conformité : PICMG COM-HPC® R1.15 ; Certifications : CE, FCC, RoHS.
• Pays d'origine : Taïwan.

Applications typiques

• Calcul embarqué haute performance
• Automatisation industrielle et contrôle
• Serveurs edge, appliances réseau, systèmes de vision
• Imagerie médicale et instrumentation (selon exigences de certification)

Commande et support

• Contactez DFI pour options de configuration, roadmap lifecycle et approvisionnement TPM.
• Le kit inclut la carte porteuse COM836 ; porteuse supplémentaire ou personnalisations disponibles sur demande.
