System-on-module PICMG EHL9A2
COM Express CompactCOM Express MiniIntel® Atom® x6212RE

System-on-module PICMG - EHL9A2 - DFI - COM Express Compact / COM Express Mini / Intel® Atom® x6212RE

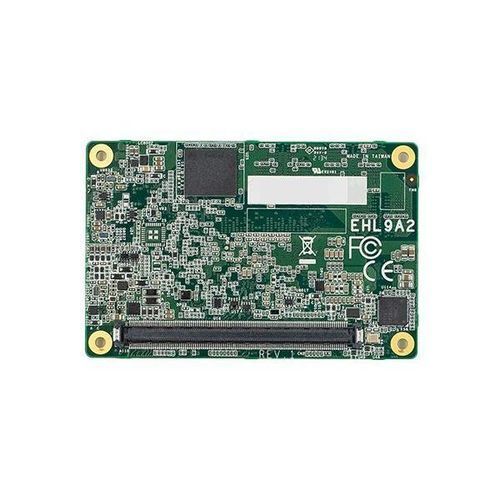

System-on-module PICMG - EHL9A2 - DFI - COM Express Compact / COM Express Mini / Intel® Atom® x6212RE
System-on-module PICMG - EHL9A2 - DFI - COM Express Compact / COM Express Mini / Intel® Atom® x6212RE - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DFI

Caractéristiques

Facteur d'encombrement
PICMG, COM Express Compact, COM Express Mini
Processeur
Intel® Atom® x6212RE, Intel® Elkhart lake SoC
Ports
Ethernet, HDMI, LVDS, eDP, WiFi, USB 3.1, I2C, SATA, SPI, UART, LPDDR4
Système d'exploitation
Windows 10 IoT Enterprise
Stockage de données
eMMC 64GB
Autres caractéristiques
embarqué, sans ventilateur
Applications
industriel, médical
Taille de la mémoire

Max: 16 GB

Min: 0 GB

Description

Présentation du produit
  • Intel® Atom® Processor Elkhart Lake Series
  • LPDDR4X à double canal 3200MHz/4267MHz jusqu'à 16GB
  • 1 LVDS/eDP, 1 DDI (HDMI/DP++) ; Prise en charge de deux écrans : DDI + LVDS/eDP
  • Expansions multiples : 4 PCIe x1
  • Richesse E/S : 1 Intel GbE, 2 USB 3.1, 8 USB 2.0
  • 15 ans de support du cycle de vie du CPU jusqu'à Q1' 36 (basé sur la feuille de route Intel IOTG)
Caractéristiques
  • Température ambiante : -40~85°C
  • Affichage 4K2K
  • Expansion multiple
Certifications
  • Certification RoHS
  • CE
  • FCC
  • UKCA
Etiquettes
  • Slim Bootloader
  • Affichage 4K2K
  • 1G Ethernet
  • Windows
  • Linux
  • DDR4
  • Basse consommation
  • Certification RoHS
  • CE
  • FCC Certification
  • Intel® Atom® Processors Elkhart Lake X Series
  • 2.5G Ethernet
  • Certification UKCA
Description détaillée
  • Les solutions informatiques embarquées de nouvelle génération EHL Series deDFI, alimentées par les processeurs Intel® Atom™ de la série x6000, sont conçues pour améliorer la gestion et la synergie des appareils IoT. Le nouveau SoC offre une amélioration de 1,7x des performances en single-thread et jusqu'à 2x des performances en graphisme par rapport à la génération précédente. L'amélioration des performances permet aux dispositifs de contrôle industriel à distance, aux kiosques, aux dispositifs de surveillance médicale ou aux AGV/AMR mobiles de répondre rapidement aux événements de périphérie et d'optimiser l'efficacité de la synchronisation et de la collaboration entre les dispositifs de périphérie par le biais d'une gestion intelligente pour un système d'automatisation plus complet et transparent.
  • À mesure que les infrastructures informatiques se déplacent vers la périphérie, elles mettent davantage l'accent sur la réactivité en temps réel, la faible consommation d'énergie et la résilience environnementale des dispositifs. DFI conçoit spécialement les cartes mères industrielles de la série EHL, les ordinateurs sur module et les systèmes embarqués sans ventilateur basés sur les processeurs Intel® Atom™ x6000. En plus de disposer de cartes dans des facteurs de forme allant de SBC et Mini-ITX, à COM Express Compact et COM Express Mini, DFI propose également de petits ordinateurs industriels qui peuvent facilement surmonter les contraintes environnementales liées au déploiement des appareils IoT en fonctionnant efficacement entre -40 et 85°C. Du SBC, Mini-ITX, COM Express Compact, COM Express Mini, aux petits PC, la série EHL offre plus d'options sur la performance de calcul allant de 4,5W à 12W, et garantit un fonctionnement efficace avec la température ambiante de -40 ~ 85°C pour réaliser la gestion des dispositifs IoT et la réponse en temps réel dans divers contrôles industriels, contrôle AGV/robot, surveillance médicale à distance, affichage médical et gestion des transports.
  • Le LAN 2,5G indépendant offre une expérience de transfert étonnamment plus rapide que le LAN 1G générique, et peut simultanément optimiser la synergie entre les périphériques pour être plus en temps réel et transparent grâce aux fonctions de gestion en bande intégrées, vPro et AMT. D'autre part, la série EHL prend également en charge la transmission sans fil à large bande 5G et Wifi 6, éliminant les limites que les câbles apportent au déploiement des appareils.
  • La série EHL exploite le signal PCIe Gen3 à grande vitesse pour réaliser une optimisation significative de l'expansion et de la connexion. En plus de la mémoire DDR4-3200 supportant jusqu'à 32G, la série EHL fournit également des emplacements PCIe x4 et PCIe x1, des clés M.2 B & E, des emplacements nano SIM et diverses E/S telles que LAN, COM, USB 3.1 Gen2 et SATA qui améliorent considérablement la réactivité du contrôle des bords, de l'expansion et de la connectivité.
  • La série EHL peut connecter jusqu'à trois écrans indépendants 4K Ultra HD en même temps, offrant un affichage délicat et rapide de chaque détail pour une expérience visuelle inégalée dans les applications d'affichage numérique industrielles, de vente au détail et de centres commerciaux.
  • La série EHL introduit vPro et AMT, qui n'étaient pris en charge que sur les modèles d'ordinateurs de bureau et de serveurs, dans la plateforme Atom pour surveiller et gérer les périphériques distants et mettre à jour leurs systèmes d'exploitation et leurs logiciels par le biais d'une signalisation en bande par Wi-Fi ou Ethernet câblé. Même lorsque le système d'exploitation est en panne, la fonction de gestion hors bande peut récupérer facilement le système et l'application afin de réduire le temps d'arrêt.
  • De la conception à la production, en passant par le développement, les cartes mères de DFI suivent le principe de production 100 % interne, garantissant la qualité de fabrication et la confidentialité des informations. Développés sur la base de ces cartes et intégrés dans des châssis durables, nos systèmes embarqués sont également garantis par des services clés en main et une assistance après-vente opportune.
  • Support à long cycle de vie, aucun risque n'est survenu. Avec un support de cycle de vie des produits allant jusqu'à 15 ans, DFI garantit la performance, la qualité et les réparations et remplacements futurs.
Informations de commande
  • EHL9A2-TC16-6425RE : Intel® Atom® x6425RE, LPDDR4 16GB sur carte, eMMC 64GB, LVDS, DIO, TPM 2.0, -40 à 85°C
  • EHL9A2-TC16-6414RE : Intel® Atom® x6414RE, LPDDR4 16GB sur carte, eMMC 64GB, LVDS, DIO, -40 à 85°C
  • EHL9A2-TC86-6212RE : Intel® Atom® x6212RE, LPDDR4 8Go sur carte, eMMC 64Go, LVDS, DIO, -40 à 85°C
  • EHL9A2-BC86-J6426 : Intel® Atom® J6426, LPDDR4 8GB sur carte, eMMC 64GB, LVDS, DIO, -5 à 65°C
  • EHL9A2-BC86-N6211 : Intel® Atom® N6211, LPDDR4 8GB sur carte, eMMC 64GB, eDP, SDIO, -5 à 65°C
  • EHL9A2-TC86-6425RE : Intel® Atom® x6425RE, LPDDR4 8GB sur carte, eMMC 64GB, LVDS, DIO, TPM 2.0, -40 à 85°C
Articles en option
  • Diffuseur de chaleur : Pour Atom x6000 Series, Pour Pentium & Celeron
  • COM100-B Carrier Board Kit
  • COM335 Carrier Board Kit
Caractéristiques techniques
  • Système
    • Processeur : Intel Atom® série x6000 et processeurs Intel® Celeron® et Pentium® séries N & J
    • Mémoire : LPDDR4X jusqu'à 16 Go ; LPDDR4X à double canal 3733 MHz/4267 MHz selon le processeur ; 8 Go/16 Go pris en charge par projet ; ECC dans la bande (IBECC) avec prise en charge de la puce mémoire normale sur certaines UGS de la série ATOM x6000 ; IBECC peut être activé ou désactivé dans le menu de configuration du BIOS
    • BIOS : AMI SPI 256Mbit
  • Graphique
  • Contrôleur : Intel® HD Graphics
  • Fonctionnalité : OpenGL 5.0, DirectX 12, OpenCL 2.1 ; HW Decode : AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC ; HW Encode : AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP9, MVC
  • Affichage : 1 x DDI, 1 x LVDS/eDP ; LVDS : canal unique 24 bits, résolution jusqu'à 1920x1200 @ 60Hz ; eDP : résolution jusqu'à 4096x2160 @ 60Hz ; HDMI : résolution jusqu'à 4096x2160 @ 30Hz ; DP++ : résolution jusqu'à 4096x2160 @ 60Hz, 3840x2160 @60Hz
  • Deux écrans : DDI + LVDS/eDP
Expansion
  • Interface : 4 x PCIe x1 (Gen 3), 1 x SD/SDIO (disponible sur demande), 1 x I2C, 1 x SMBus, 1 x LPC, 1 x Haut-parleur, 1 x SD 3.0, 1 x SPI, 2 x UART (TX/RX)
Audio
  • Interface : Audio HD
  • Ethernet
    • Contrôleur : 1 x Intel® I225-IT / I225-LM (10/100/1000Mbps/2.5Gbps)
    I/O
    • USB : 2 x USB 3.1, 8 x USB 2.0
    • SATA : 2 x SATA 3.0 (jusqu'à 6Gb/s)
    • eMMC : 1 x 8GB/16GB/32GB/64GB/128GB eMMC 5.1 (disponible sur demande)
    • DIO : 1 x 8-bit DIO
  • Watchdog Timer
    • Sortie & Intervalle : Réinitialisation du système, programmable par logiciel de 1 à 255 secondes
  • Sécurité
    • TPM : dTPM ou fTPM (en option)
  • Alimentation
    • Type : 4.75V~20V, 5VSB, VCC_RTC (mode ATX) ; 4.75V~20V, VCC_RTC (mode AT)
    • Consommation : TBD
  • SupportOS
    • Windows : Windows 10 IoT Enterprise 64 bits
    • Linux
    • Environnement
    • Température : Fonctionnement : -5 à 65°C, -40 à 85°C ; Stockage : -40 à 85°C
    • Humidité : Fonctionnement : 5 à 90% HR ; Stockage : 5 à 90 % HR
    • MTBF : TBD
    Mécanisme
    • Dimensions : COM Express® Mini 84mm (3.3") x 55mm (2.16")
    • Conformité : PICMG COM Express® R3.0, Type 10
  • Normes et certifications
    • Certifications : CE, FCC, UKCA, RoHS
    Liste d'emballage
    • Puits de chaleur (pour Pentium et Celeron) A71-008170-010G
    • Réfrigérant (pour Atom x6000 Series) A71-108143-000G
  • Pays d'origine
    • Taiwan

    • ---
